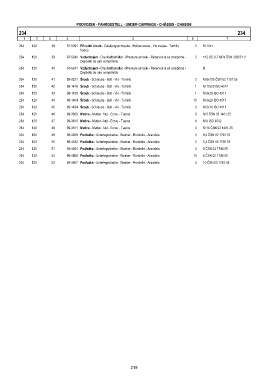

Page 219 - Zetor Forterra 8621-11641
P. 219
PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
234 234
1 2 3 4 5 6 7
234 120 38 97-5091 Přívodní roub - Zuleitungsschraube - Hollow screw - Vis creuse - Tornillo 2 M 12x1
hueco
234 120 39 97-5240 Vzduchojem - Druckluftbehälter - Pressure air tank - Réservoir à air comprimé - 2 +12 CE-0,7 MPa ČSN 303571.0
Depósito de aire comprimido
234 120 40 97-5241 Vzduchojem - Druckluftbehälter - Pressure air tank - Réservoir à air comprimé - X
Depósito de aire comprimido
234 120 41 99-0321 roub - Schraube - Bolt - Vis - Tornillo 2 M 8x100 ČSN 02 1101.55
234 120 42 99-1416 roub - Schraube - Bolt - Vis - Tornillo 1 M 10x20 ISO 4017
234 120 43 99-1459 roub - Schraube - Bolt - Vis - Tornillo 1 M 8x16 ISO 4017
234 120 44 99-1464 roub - Schraube - Bolt - Vis - Tornillo 10 M 8x20 ISO 4017
234 120 45 99-1494 roub - Schraube - Bolt - Vis - Tornillo 3 M 5x16 ISO 4017
234 120 46 99-3608 Matice - Mutter - Nut - Ecrou - Tuerca 3 M 5 ČSN 02 1401.25
234 120 47 99-3610 Matice - Mutter - Nut - Ecrou - Tuerca 6 M 8 ISO 4032
234 120 48 99-3611 Matice - Mutter - Nut - Ecrou - Tuerca 4 M 10 ČSN 02 1401.25
234 120 49 99-4309 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 2 8,4 ČSN 02 1702.15
234 120 50 99-4532 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 2 5,3 ČSN 02 1726.19
234 120 51 99-4804 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 3 5 ČSN 02 1740.05
234 120 52 99-4806 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 14 8 ČSN 02 1740.05
234 120 53 99-4807 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 4 10 ČSN 02 1740.05
219
