P. 220

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
                                                           236

                                                           128

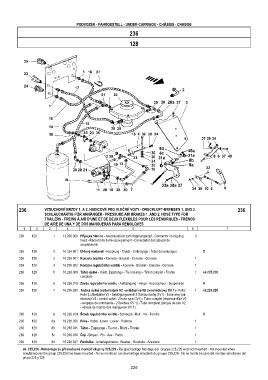

         236         VZDUCHOVÉ BRZDY 1. A 2. HADICOVÉ PRO VLEČNÉ VOZY - DRUCKLUFT-BREMSEN 1. UND 2.        236
                     SCHLAUCHARTIG FÜR ANHÄNGER - PRESSURE AIR BRAKES 1. AND 2. HOSE TYPE FOR
                     TRAILERS - FREINS Á AIR D'UNE ET DE DEUX FLEXIBLES POUR LES REMORQUES - FRENOS
                     DE AIRE DE UNA Y DE DOS MANGUERAS PARA REMOLQUES
           1     2     3       4                            5                         6               7
         236   128       1   13.236.008 Přípojka hlavice - Anschlusstück zum Kupplungskopf - Connector of coupling  3
                                     head - Raccord de demi-accouplement - Conectador del cabezal de
                                     acoplamiento
         236   128       2   16.234.901 Úhlový nástavek - Kupplung - Clutch - Embrayage - Árbol del embrague  X
         236   128       3   16.236.001 Konzola brzdiče - Konsole - Bracket - Console - Consola  1
         236   128       4   16.236.002 Konzola regulačního ventilu - Konsole - Bracket - Console - Consola  1
         236   128       5   16.236.009 Táhlo úplné - Vollst. Zugstange - Tie rod assy - Tirant complet - Tirante  1  sk.225,226
                                     completo
         236   128       6   16.236.018 Závěs regulačního ventilu - Aufhängung - Hinge - Accorocheur - Suspensión  X
         236   128       7   16.236.020 Trubka úplná (vzduchojem V2 - ovládací ventil dvouhadicový OV 1) - Vollst.  1  sk.225,226
                                     Rohr (Luftbehälter V2 - Betätigungsventil 2 Schlauchartig OV1) - Tube assy (air
                                     réservoir V2 - control valve - 2 hose type OV1) - Tube complet (réservoir d'air V2
                                     - soupape de commande - 2 flexibles OV 1) - Tubo completo (tanque de aire V2
                                     - válvula de mando dos mangueras OV 1)
         236   128       8   16.236.024 Šroub regulačního ventilu - Schraube - Bolt - Vis - Tornillo  X
         236   128      8a   16.236.030 Páka - Hebel - Lever - Levier - Palanca         1
         236   128      8b   16.236.035 Táhlo - Zugstange - Tie rod - Tirant - Tirante  1
         236   128      8c   16.236.036 Čep - Bolzen - Pin - Axe - Perno                1
         236   128      8d   16.236.037 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1
           sk. 225,226 - Nemontuje se při současné montáži skupiny 225,226 - Bei gleichzeitiger Montage der  Gruppe 225,226 wird nicht montiert - Not mounted when
           simultaneously the group 225,226 has been mounted - No se monté en cas du montage simultané du groupe 225,226 - No se monta en caso del montaje simultaneo del
           grupo 225 y 226

                                                           220
