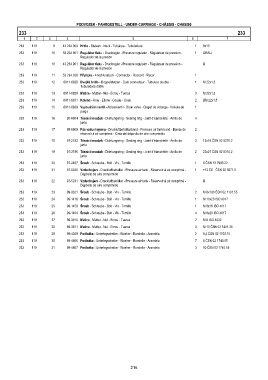

Page 216 - Zetor Forterra 8621-11641

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
233 233
1 2 3 4 5 6 7
233 119 9 43.234.003 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura 1 8x10
233 119 10 53.234.901 Regulátor tlaku - Druckregler - Pressure regulator - Régulateur de pression - 1 GRAU
Regulador de la presión
233 119 10 43.234.901 Regulátor tlaku - Druckregler - Pressure regulator - Régulateur de pression - X
Regulador de la presión
233 119 11 53.234.026 Přípojka - Anschlusstück - Connector - Raccord - Racor 1
233 119 12 6911-6828 Dvojité hrdlo - Doppelstutzen - Dual connecteur - Tubulure double - 1 M 22x1,5
Tubuladura doble
233 119 13 6911-6829 Matice - Mutter - Nut - Ecrou - Tuerca 3 M 22x1,5
233 119 14 6911-6831 Koleno - Knie - Elbow - Coude - Codo 2 BM 22x1,5
233 119 15 6911-6839 Vypouštěcí ventil - Ablassventil - Drain valve - Clapet de vidange - Válvula de 1
purga
233 119 16 95-6804 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 4
junta
233 119 17 95-6909 Pás vzduchojemu - Druckluftbehälterband - Pressure air tank band - Bande de 2
réservoir á air comprimé - Cinta del déposito de aire comprimido
233 119 18 97-2182 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 3 12x16 ČSN 02 9310.2
junta
233 119 19 97-2186 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 2 22x27 ČSN 02 9310.2
junta
233 119 20 97-2467 Šroub - Schraube - Bolt - Vis - Tornillo 1 6 ČSN 13 7993.22
233 119 21 97-5240 Vzduchojem - Druckluftbehälter - Pressure air tank - Réservoir à air comprimé - 1 +12 CE ČSN 30 3571.0
Depósito de aire comprimido
233 119 22 97-5241 Vzduchojem - Druckluftbehälter - Pressure air tank - Réservoir à air comprimé - X
Depósito de aire comprimido
233 119 23 99-0321 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 8x100 ČSN 02 1101.55
233 119 24 99-1416 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 10x20 ISO 4017
233 119 25 99-1459 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 8x16 ISO 4017
233 119 26 99-1464 Šroub - Schraube - Bolt - Vis - Tornillo 4 M 8x20 ISO 4017
233 119 27 99-3610 Matice - Mutter - Nut - Ecrou - Tuerca 2 M 8 ISO 4032
233 119 28 99-3611 Matice - Mutter - Nut - Ecrou - Tuerca 3 M 10 ČSN 02 1401.25
233 119 29 99-4309 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 8,4 ČSN 02 1702.15
233 119 30 99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 7 8 ČSN 02 1740.05
233 119 31 99-4807 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 3 10 ČSN 02 1740.05

216
