Page 231 - Zetor Forterra 8621-11641
P. 231

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
                                                          248a

                                                           138

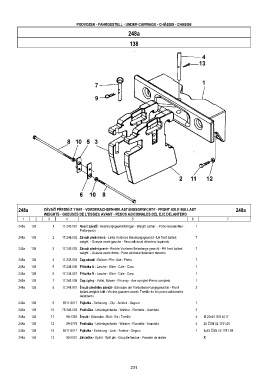

         248a        ZÁVAŽÍ PŘEDNÍ Z 11641 - VORDERACHSEN-BELASTUNGSGEWICHTE - FRONT AXLE BALLAST         248a
                     WEIGHTS - GUEUSES DE L’ESSIEU AVANT - PESOS ADICIONALES DEL EJE DELANTERO
           1     2    3       4                             5                         6               7
         248a  138      1    17.248.001 Nosič závaží - Belastungsgewichtsträger - Weight carrier  - Porte-masselottes -  1
                                    Porta-pesos
         248a  138      2    17.248.002 Závaží přední levé - Linke Vorderes Belastungsgewicht - LH front ballast  7
                                    weight  - Gueuse avant gauche - Peso adicional delantero izquierdo
         248a  138      3    17.248.003 Závaží přední pravé - Rechte Vorderes Belastungs-gewicht - RH front ballast  7
                                    weight  - Gueuse avant droite - Peso adicional delantero derecho
         248a  138      4    17.248.004 Čep závaží - Bolzen - Pin - Axe - Perno         1
         248a  138      5    17.248.006 Příložka A - Lasche - Shim - Cale - Cara        1
         248a  138      6    17.248.007 Příložka B - Lasche - Shim - Cale - Cara        1
         248a  138      7    17.248.009 Čep úplný - Vollst. Bolzen - Pin assy - Axe complet -Perno completo  1
         248a  138      8    17.248.901 Šroub předního závaží - Schraube der Vorderbelas-tungsgewichte - Front  2
                                    ballast weights bolt - Vis des gueuses avant - Tornillo de los pesos adicionales
                                    delanteros
         248a  138      9    5511-5017 Pojistka - Sicherung - Clip - Arrétoir - Seguro  1
         248a  138      10   78.246.003 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  2
         248a  138      11    99-1393 Šroub - Schraube - Bolt - Vis - Tornillo          4  M 20x45 ISO 4017
         248a  138      12    99-4779 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  4  20 ČSN 02 1741.05
         248a  138      13   5511-5017 Pojistka - Sicherung - Lock - Arretoir - Seguro  1  5x45 ČSN 02 1781.09
         248a  138      13    99-5091 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas  X






                                                           231
