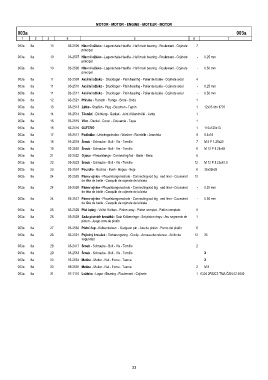

Page 33 - Zetor Forterra 8621-11641
P. 33
MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
003a 003a
1 2 3 4 5 6 7
003a 8a 10 93-2506 Hlavní loisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete 7
principal
003a 8a 10 93-2507 Hlavní loisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete - 0.25 mm
principal
003a 8a 10 93-2508 Hlavní loisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete - 0.50 mm
principal
003a 8a 11 93-2509 Axiální loisko - Drucklager - Plain bearing - Palier de butée - Cojinete axial 4
003a 8a 11 93-2510 Axiální loisko - Drucklager - Plain bearing - Palier de butée - Cojinete axial - 0.25 mm
003a 8a 11 93-2511 Axiální loisko - Drucklager - Plain bearing - Palier de butée - Cojinete axial - 0.50 mm
003a 8a 12 93-2521 Příruba - Flansch - Flange - Bride - Brida 1
003a 8a 13 93-2513 Zátka - Stopfen - Plug - Bouchon - Tapón 1 12x35 Uni 1707
003a 8a 14 93-2514 Těsnění - Dichtung - Gasket - Joint détanchéité - Junta 1
003a 8a 15 93-2515 Víko - Deckel - Cover - Couvercle - Tapa 1
003a 8a 16 93-2516 GUFERO 1 110x130x13
003a 8a 17 93-2517 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 9 8.4x16
003a 8a 18 93-2518 roub - Schraube - Bolt - Vis - Tornillo 7 M 8 P 1.25x20
003a 8a 19 93-2520 roub - Schraube - Bolt - Vis - Tornillo 6 M 12 P.1.25x55
003a 8a 21 93-2522 Ojnice - Pleuelstange - Connecting fod - Bielle - Biela 6
003a 8a 22 93-2523 roub - Schraube - Bolt - Vis - Tornillo 12 M 12 P.1.25x61.5
003a 8a 23 93-2524 Pouzdro - Buchse - Bush - Bague - Buje 6 35x39x35
003a 8a 24 93-2525 Pánev ojnice - Pleuelstangenschale - Connecting rod big end liner - Coussinet 12
de tête de bielle - Casquilo de cojinete de la biela
003a 8a 24 93-2526 Pánev ojnice - Pleuelstangenschale - Connecting rod big end liner - Coussinet - 0.25 mm
de tête de bielle - Casquilo de cojinete de la biela
003a 8a 24 93-2527 Pánev ojnice - Pleuelstangenschale - Connecting rod big end liner - Coussinet - 0.50 mm
de tête de bielle - Casquilo de cojinete de la biela
003a 8a 25 93-2528 Píst úplný - Vollst. Kolben - Piston assy - Piston complet - Pistón completo 6
003a 8a 26 93-2529 Sada pístních krouků - Satz Kolbenringe - Set piston rings - Jeu segments de 1
piston - Juego aros de pistón
003a 8a 27 93-2530 Pístní čep - Kolbenbolzen - Gudgeon pin - Axe de piston - Perno del pistón 6
003a 8a 28 93-2531 Pojistný krouek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 12 35
seguridad
003a 8a 29 93-2417 roub - Schraube - Bolt - Vis - Tornillo 2
003a 8a 29 93-2533 roub - Schraube - Bolt - Vis - Tornillo X
003a 8a 30 93-2534 Matice - Mutter - Nut - Ecrou - Tuerca X
003a 8a 30 99-3650 Matice - Mutter - Nut - Ecrou - Tuerca 2 M 8
003a 8a 31 97-1110 Loisko - Lager - Bearing - Roulement - Cojinete 1 6304 2RS/C3 TMA ČSN 02 4640
33
