Page 32 - Zetor Forterra 8621-11641
P. 32

MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
                                                          003a

                                                           8a

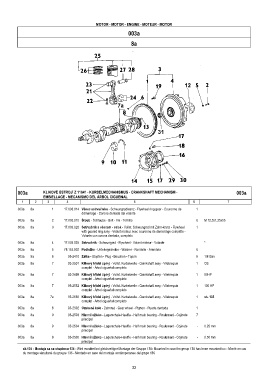

         003a       KLIKOVÉ ÚSTROJÍ Z 11641 - KURBELMECHANISMUS - CRANKSHAFT MECHANISM -                  003a
                    EMBIELLAGE - MECANISMO DEL ÁRBOL CIGUENAL
           1     2    3        4                            5                          6              7
         003a  8a       1    17.003.014 Věnec setrvačníku - Schwungradkranz - Flywheel ring gear - Couronne de  1
                                     démarrage - Corona dentada del volante
         003a  8a       2    17.003.015 Šroub - Schraube - Bolt - Vis - Tornillo        6   M 12,5x1,25x55
         003a  8a       3    17.003.020 Setrvačník s věncem - celek - Vollst. Schwungrad mit Zahn-kranz - Flywheel  1
                                     with geared ring assy - Volant moteur avec couronne de démarrage compléte -
                                     Volante con corona dentada, completo
         003a  8a       4    17.003.025 Setrvačník - Schwungrad - Flywheel - Volant moteur - Volante  *
         003a  8a       5    78.153.902 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  6
         003a  8a       6      93-2410 Zátka - Stopfen - Plug - Bouchon - Tapón         6   1/8 Gas
         003a  8a       7      93-2501 Klikový hřídel úplný - Vollst. Kurbelwelle - Crankshaft assy - Vilebrequin  1  OS
                                     complet - Árbol cigueňal completo
         003a  8a       7      93-2499 Klikový hřídel úplný - Vollst. Kurbelwelle - Crankshaft assy - Vilebrequin  1  80HP
                                     complet - Árbol cigueňal completo
         003a  8a       7      93-2532 Klikový hřídel úplný - Vollst. Kurbelwelle - Crankshaft assy - Vilebrequin  1  100 HP
                                     complet - Árbol cigueňal completo
         003a  8a      7a      93-2550 Klikový hřídel úplný - Vollst. Kurbelwelle - Crankshaft assy - Vilebrequin  1  sk. 135
                                     complet - Árbol cigueňal completo
         003a  8a       8      93-2502 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada  1
         003a  8a       9      93-2503 Hlavní ložisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete  7
                                     principal
         003a  8a       9      93-2504 Hlavní ložisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete  -  0.25 mm
                                     principal
         003a  8a       9      93-2505 Hlavní ložisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete  -  0.50 mm
                                     principal
           sk.135 - Montuje se se skupinou 135 - Wird montiert bei gleichzeitiger Montage der Gruppe 135- Mounted in case the group 135 has been mounted too - Monté en cas
           du montage simultané du groupe 135 - Montado en caso del montaje contémporaneo del grupo 135
