Page 34 - Zetor Forterra 8621-11641
P. 34

MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
                                                          003b

                                                           8b

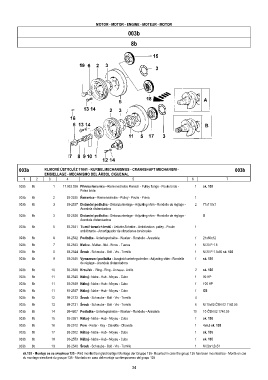

         003b        KLIKOVÉ ÚSTROJÍ Z 11641 - KURBELMECHANISMUS - CRANKSHAFT MECHANISM -                003b
                     EMBIELLAGE - MECANISMO DEL ÁRBOL CIGUENAL
           1     2     3       4                            5                         6               7
         003b  8b        1   17.003.026 Příruba řemenice - Riemenscheibe Flansch - Pulley flange - Poulie bride -  1  sk. 135
                                     Polea brida
         003b  8b        2     93-2535 Řemenice - Riemenscheibe - Pulley - Poulie - Polea  1
         003b  8b        3     93-2537 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage -  2  71x110x1
                                     Arandela distanciadora
         003b  8b        3     93-2536 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage -  X
                                     Arandela distanciadora
         003b  8b        5     93-2541 Tlumič torsních kmitů - Antivibr.Scheibe - Antivibration  pulley - Poulie  1
                                     antivibrante - Amortiguador de vibraciones torsionales
         003b  8b        6     93-2542 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  21x60x12
         003b  8b        7     93-2543 Matice - Mutter - Nut - Ecrou - Tuerca           1  M 20 P.1.5
         003b  8b        8     93-2544 Šroub - Schraube - Bolt - Vis - Tornillo         1  M 20 P.1.5x80 sk. 135
         003b  8b        9     93-2545 Vymezovací podložka - Ausgleichunterlegscheibe - Adjusting shim - Rondelle  1  sk. 135
                                     de réglage - Arandela distanciadora
         003b  8b       10     93-2546 Kroužek -  Ring - Ring - Anneau - Anillo         2  sk. 135
         003b  8b       11     93-2548 Náboj - Nabe - Hub - Moyeu - Cubo                1  80 HP
         003b  8b       11     93-2549 Náboj - Nabe - Hub - Moyeu - Cubo                1  100 HP
         003b  8b       11     93-2547 Náboj - Nabe - Hub - Moyeu - Cubo                1  OS
         003b  8b       12     99-2123 Šroub - Schraube - Bolt - Vis - Tornillo         4
         003b  8b       13     99-2131 Šroub - Schraube - Bolt - Vis - Tornillo         6  M 10x80 ČSN 02 1143.55
         003b  8b       14     99-4807 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  10  10 ČSN 02 1740.05
         003b  8b       15     93-2551 Náboj - Nabe - Hub - Moyeu - Cubo                1  sk. 135
         003b  8b       16     93-2512 Pero - Feder - Key - Clavette - Chaveta          1  4x6,5 sk. 135
         003b  8b       17     93-2552 Náboj - Nabe - Hub - Moyeu - Cubo                1  sk. 135
         003b  8b       18     93-2553 Náboj - Nabe - Hub - Moyeu - Cubo                1  sk. 135
         003b  8b       19     93-2540 Šroub - Schraube - Bolt - Vis - Tornillo         1  M 20x1,5x51
           sk.135 - Montuje se se skupinou 135 - Wird montiert bei gleichzeitiger Montage der Gruppe 135- Mounted in case the group 135 has been mounted too - Monté en cas
           du montage simultané du groupe 135 - Montado en caso del montaje contémporaneo del grupo 135

                                                            34
