Page 122 - Zetor UR III 7520-10540
P. 122

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
                                                           140
                                                            63

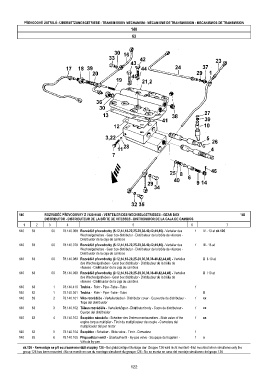

         140         ROZVÁDĚČ PŘEVODOVKY Z 7520-9540 - VERTEILER DES WECHSELGETRIEBES - GEAR BOX            140
                     DISTRIBUTOR - DISTRIBUTEUR DE LA BÔITE DE VITESSES - DISTRIBUIDOR DE LA CAJA DE CAMBIOS
           1     2     3       4                            5                         6               7
         140   63       00   78.140.069 Rozváděč převodovky (5-12,14,18-22,25-28,38-40,42,44,46) - Verteiler des  1  IV - 13 at sk.126
                                     Wechselgetriebes - Gear box distributor - Distributeur de la bôite de vitesses -
                                     Distribuidor de la caja de cambios
         140   63       00   78.140.079 Rozváděč převodovky (5-12,14,18-22,25-28,38-40,42,44,46) - Verteiler des  1  III - 13 at
                                     Wechselgetriebes - Gear box distributor - Distributeur de la bôite de vitesses -
                                     Distribuidor de la caja de cambios
         140   63       00   78.140.089 Rozváděč převodovky (2-12,14,18-20,25-28,30,36,38-40,42,44,46) - Verteiler  X  II-10 at
                                     des Wechselgetriebes - Gear box distributor - Distributeur de la bôite de
                                     vitesses - Distribuidor de la caja de cambios
         140   63       00   78.140.099 Rozváděč převodovky (2-12,14,18-20,25-28,30,36,38-40,42,44,46) - Verteiler  X  I 10 at
                                     des Wechselgetriebes - Gear box distributor - Distributeur de la bôite de
                                     vitesses - Distribuidor de la caja de cambios
         140   63        1   78.140.410 Trubka -  Rohr - Pipe -Tube - Tubo              1
         140   63        1   78.140.041 Trubka -  Rohr - Pipe -Tube - Tubo                 X
         140   63        2   78.140.101 Víko rozváděče - Verteilerdeckel - Distributor cover - Couvercle de distributeur -  1  xx
                                     Tapa del distribuidor
         140   63        3   78.140.102 Těleso rozváděče - Verteilerkörper - Distributor body - Corps de distributeur -  1  xx
                                     Cuerpo del distribuidor
         140   63        4   78.140.103 Šoupátko násobiče - Scheiber des Drehmomentwandlers - Slide valve of the  1  xx
                                     engine torque multiplier - Tiroir du multiplicateur du couple - Corredera del
                                     multiplicador del par motor
         140   63        5   78.140.104 Šoupátko - Scheiber - Slide valve - Tiroir - Corredera  1
         140   63        6   78.140.105 Přepouštěcí ventil - Überlaufventil - By-pas valve - Soupape de tropplein -  1  o
                                     Válvula by-pas
           sk.126 - Nemontuje se při současné montáži skupiny 126 - Bei gleichzeitiger Montage der  Gruppe 126 wird nicht montiert - Not mounted when simultaneously the
           group 126 has been mounted - No se monté en cas du montage simultané du groupe 126 - No se monta en caso del montaje simultaneo del grupo 126


                                                           122
   117   118   119   120   121   122   123   124   125   126   127
