Page 158 - Zetor UR III 7520-10540

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
185
84

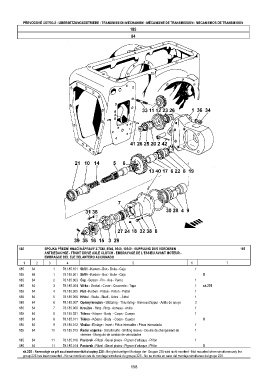

185 SPOJKA PŘEDNÍ HNACÍ NÁPRAVY Z 7540, 8540, 9540, 10540 - KUPPLUNG DER VORDEREN 185
ANTRIEBACHSE - FRONT DRIVE AXLE CLUTCH - EMBRAYAGE DE L’ESSIEU AVANT MOTEUR -
EMBRAGUE DEL EJE DELANTERO ACCIONADO
1 2 3 4 5 6 7
185 84 1 78.185.101 Skříň - Kasten - Box - Boite - Caja 1
185 84 1 78.185.001 Skříň - Kasten - Box - Boite - Caja X
185 84 2 78.185.003 Čep - Bolzen - Pin - Axe - Perno 1
185 84 3 78.185.004 Víčko - Deckel - Cover - Couvercle - Tapa 1 sk.225
185 84 4 78.185.005 Píst - Kolben - Piston - Piston - Pistón 1
185 84 5 78.185.006 Hřídel - Welle - Shaft - Arbre - Árbol 1
185 84 6 78.185.007 Opěrný kroužek - Stützring - Thrust ring - Anneau d'appui - Anillo de apoyo 3
185 84 7 78.185.008 Kroužek - Ring - Ring - Anneau - Anillo 1
185 84 8 78.185.031 Těleso - Körper - Body - Corps - Cuerpo 1
185 84 8 78.185.011 Těleso - Körper - Body - Corps - Cuerpo X
185 84 9 78.185.012 Vložka - Einlage - Insert - Piéce intercalée - Pieza intercalada 1
185 84 10 78.185.013 Řadící objímka - Schaltmuffe - Shifting sleeve - Douille de changement de 1
vitesses - Manguito de cambio de velocidades
185 84 11 78.185.018 Pastorek - Ritzel - Bevel pinion - Pignon d'attaque - Piňón 1
185 84 11 78.185.014 Pastorek - Ritzel - Bevel pinion - Pignon d'attaque - Piňón X
sk.225 - Nemontuje se při současné montáži skupiny 225 - Bei gleichzeitiger Montage der Gruppe 225 wird nicht montiert - Not mounted when simultaneously the
group 225 has been mounted - No se monté en cas du montage simultané du groupe 225 - No se monta en caso del montaje simultaneo del grupo 225

158
