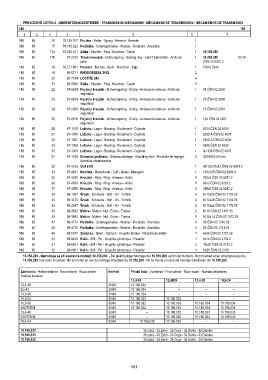

Page 161 - Zetor UR III 7520-10540
P. 161

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
         186                                                                                                186
           1     2     3       4                            5                         6               7
         186   85       16   78.185.017 Pružina - Feder - Spring - Ressort - Resorte    1
         186   85       17   78.185.023 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1
         186   85      17a   53.255.011 Zátka - Stopfen - Plug - Bouchon - Tapón        1  16.358.280
         186   85      17b     97-2130 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de  1  16.358.280                        12x18
                                     junta                                                 ČSN 02 9310.3
         186   85       18   78.271.901 Pouzdro - Buchse - Bush - Manchon - Buje        1  PSKU 5040
         186   85       19     90-5711 RHODORSEAL 5662                                  2
         186   85       20     90-7724 LOCTITE 243                                      4
         186   85       21     95-0948 Zátka - Stopfen - Plug - Bouchon - Tapón         2
         186   85       22     97-0244 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  45 ČSN 02 2930
                                     seguridad
         186   85       23     97-0254 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  70 ČSN 02 2930
                                     seguridad
         186   85       24     97-0306 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  72 ČSN 02 2931
                                     seguridad
         186   85       25     97-0319 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  130 ČSN 02 2931
                                     seguridad
         186   85       26     97-1015 Ložisko - Lager - Bearing - Roulement - Cojinete  1  6014 ČSN 02 4630
         186   85       27     97-1040 Ložisko - Lager - Bearing - Roulement - Cojinete  1  6209 A ČSN 02 4630
         186   85       28     97-1057 Ložisko - Lager - Bearing - Roulement - Cojinete  1  6306 A ČSN 02 4630
         186   85       29     97-1059 Ložisko - Lager - Bearing - Roulement - Cojinete  1  6308 ČSN 02 4630
         186   85       30     97-1303 Ložisko - Lager - Bearing - Roulement - Cojinete  1  NJ 306 ČSN 02 4670
         186   85       31     97-1784 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage -  2  32X40X0,50 mm
                                     Arandela distanciadora
         186   85       32     97-4228 GUFERO                                           1  GP 52x72x12 ČSN 02 9401.2
         186   85       33     97-4461 Manžeta - Manschette - Cuff - Gaine - Manguito   1  100x125 ČSN 02 9260.3
         186   85       35     97-4530 Kroužek - Ring - Ring - Anneau - Anillo          1  120x3 ČSN 02 9281.2
         186   85       36     97-4554 Kroužek - Ring - Ring - Anneau - Anillo          1  80x3 ČSN 02 9281.2
         186   85       37     97-4558 Kroužek - Ring - Ring - Anneau - Anillo          1  158x5 ČSN 02 9281.2
         186   85       38     99-1367 Šroub - Schraube - Bolt - Vis - Tornillo         4  M 10x20 ČSN 02 1103.55
         186   85       40     99-1475 Šroub - Schraube - Bolt - Vis - Tornillo         4  M 12x28 ČSN 02 1103.55
         186   85       42     99-2647 Šroub - Schraube - Bolt - Vis - Tornillo         2  M 10x22 ČSN 02 1176.55
         186   85       44     99-3642 Matice - Mutter - Nut - Ecrou - Tuerca           2  M 10 ČSN 02 1401.55
         186   85       45     99-3880 Matice - Mutter - Nut - Ecrou - Tuerca           1  M 20x1,5 ČSN 02 1412.25
         186   85       47     99-4774 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  4  10 ČSN 02 1740.09
         186   85       48     99-4775 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  4  12 ČSN 02 1741.05
         186   85       49     99-5077 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas  1  4x36 ČSN 02 1781.09
         186   85       50     99-6452 Kolík - Stift - Pin - Goupille cylindrique - Pasador  1  5x12 ČSN 02 2150.2
         186   85       51     99-6501 Kolík - Stift - Pin - Goupille cylindrique - Pasador  2  10x20 ČSN 02 2150.2
         186   85       52     99-6801 Kolík - Stift - Pin - Goupille cylindrique - Pasador  1  6X25 ČSN 02 2156
           16.358.280 - Nemontuje se při současné montáži 16.358.280  - Bei gleichzeitiger Montage der 16.358.280  wird nicht montiert - Not mounted when simultaneously the
           16.358.280  has been mounted - No se monté en cas du montage simultané du 16.358.280 - No se monta en caso del montaje simultaneo del 16.358.280

          Zadní kola - Hintererrädern - Rear wheels - Roue arriére -  km/hod  Přední kola - Vorderrad - Front wheel - Roue avant - Ruedas delanteras
          Ruedas traseras
                                                           12,4-24         13,6R24      12,4-28    14,9-24
          12,4-38                                30/40     10.186.034           --          --          --
          9,5-42                                 30/40     10.186.034           --          --          --
          13,6-38                                30/40     10.186.034           --          --          --
          16,9-34                                30/40     10.186.034      10.186.034       --          --
          16,9-38                                30/40     10.186.032      10.186.033   10.186.034  10.186.034
          480/70R38                              30/40     10.186.032      10.186.033   10.186.034  10.186.034
          18,4-38                                30/40            --       10.186.032   10.186.033  10.186.033
          520/70R36                              30/40            --       10.186.032   10.186.033  10.186.033
          18,4-34                                30/40         10.186.032  10.186.034       --          --

          10.186.032                                             32 zubů - 32 Zahn - 32 Cogs - 32 Dents - 32 Dientes
          10.186.033                                             33 zubů - 33 Zahn - 33 Cogs - 33 Dents - 33 Dientes
          10.186.034                                             34 zubů - 34 Zahn - 34 Cogs - 34 Dents - 34 Dientes






                                                           161
   156   157   158   159   160   161   162   163   164   165   166
