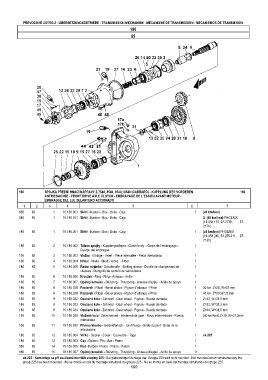

Page 160 - Zetor UR III 7520-10540

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
186
85

186 SPOJKA PŘEDNÍ HNACÍ NÁPRAVY Z 7540, 8540, 9540,10540 (CARRARO) - KUPPLUNG DER VORDEREN 186
ANTRIEBACHSE - FRONT DRIVE AXLE CLUTCH - EMBRAYAGE DE L’ESSIEU AVANT MOTEUR -
EMBRAGUE DEL EJE DELANTERO ACCIONADO
1 2 3 4 5 6 7
186 85 1 10.186.001 Skříň - Kasten - Box - Boite - Caja 1 (40 km/hod)
186 85 1 10.186.101 Skříň - Kasten - Box - Boite - Caja X (40 km/hod) PHOENIX
(16.358.170, 97-2739, 97-
2176)
186 85 1 16.186.001 Skříň - Kasten - Box - Boite - Caja 1 (40 km/hod) PHOENIX
(16.358.280, 53.255.011, 97-
2130)
186 85 2 10.186.002 Těleso spojky - Kupplungskörper - Clutch body - Corps de l'embrayage - 1
Cuerpo del embrague
186 85 3 10.186.003 Vložka - Einlage - Insert - Piéce intercalée - Pieza intercalada 1
186 85 4 10.186.004 Hřídel - Welle - Shaft - Arbre - Árbol 1
186 85 5 10.186.005 Řadící objímka - Schaltmuffe - Shifting sleeve - Douille de changement de 1
vitesses - Manguito de cambio de velocidades
186 85 6 10.186.006 Kroužek - Ring - Ring - Anneau - Anillo 1
186 85 7 10.186.007 Opěrný kroužek - Stützring - Thrust ring - Anneau d'appui - Anillo de apoyo 1
186 85 8 10.186.026 Pastorek - Ritzel - Bevel pinion - Pignon d'attaque - Piňón 1 30 km Z=26, W=32 mm
186 85 8 10.186.028 Pastorek - Ritzel - Bevel pinion - Pignon d'attaque - Piňón 1 40 km Z=29,W=32 mm
186 85 9 10.186.032 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada 1 Z=32, W=31,5 mm
186 85 9 10.186.033 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada 1 Z=33, W=31,5 mm
186 85 9 10.186.034 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada 1 Z=34, W=31,5 mm
186 85 10 10.186.038 Vložené kolo - Zwischenrad - Intermediate gear - Roue intermédiaire - Rueda 1 (40 km/hod) Z=39, W=31,5mm
intercalada
186 85 11 78.185.022 Příruba kloubu - Gelenkflansch - Joint flange - Bride du joint - Brida de la 1
articulación
186 85 12 78.185.004 Víčko - Deckel - Cover - Couvercle - Tapa 1 sk.225
186 85 13 78.185.003 Čep - Bolzen - Pin - Axe - Perno 1
186 85 14 78.185.005 Píst - Kolben- Piston - Piston - Pistón 1
186 85 15 78.185.007 Opěrný kroužek - Stützring - Thrust ring - Anneau d'appui - Anillo de apoyo 3
sk.225 - Nemontuje se při současné montáži skupiny 225 - Bei gleichzeitiger Montage der Gruppe 225 wird nicht montiert - Not mounted when simultaneously the
group 225 has been mounted - No se monté en cas du montage simultané du groupe 225 - No se monta en caso del montaje simultaneo del grupo 225
160
