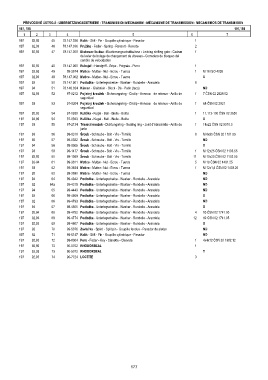

Page 177 - Zetor UR III 7520-10540

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
197, 198 197,198
1 2 3 4 5 6 7
197 92,93 45 78.147.026 Kolík - Stift - Pin - Goupille cylindrique - Pasador 1
197 92,93 46 78.147.036 Pružina - Feder - Spring - Ressort - Resorte 2
197 92,93 47 78.147.050 Blokovací kulisa - Blockierungsschaltkulisse - Locking shifting gate - Cadran 1
de levier de bolage de changement de vitesses - Corredera de bloqueo del
cambio de velocidades
197 92,93 48 78.147.060 Rukojeť - Handgriff - Gripe - Poignée - Puno 1
197 92,93 49 99-3574 Matice - Mutter - Nut - Ecrou - Tuerca 1 M 16 ISO 4035
197 92,93 49 78.147.062 Matice - Mutter - Nut - Ecrou - Tuerca X
197 93 50 78.147.901 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 8
197 94 51 78.148.024 Kámen - Gleitstein - Block - Dé - Patín (taco) ND
197 92,93 52 97-0212 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 7 ČSN 02 2929.02
seguridad
197 93 53 97-0304 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 68 ČSN 02 2931
seguridad
197 92,93 54 97-0938 Kulička - Kugel - Ball - Bielle - Bolita 1 11,112-100 ČSN 02 3680
197 92,93 54 97-0943 Kulička - Kugel - Ball - Bielle - Bolita X
197 93 55 97-2134 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d'étanchéité - Anillo de 1 18x22 ČSN 02 9310.3
junta
197 93 56 99-0310 Šroub - Schraube - Bolt - Vis - Tornillo 8 M 6x35 ČSN 02 1101.55
197 92 57 99-0332 Šroub - Schraube - Bolt - Vis - Tornillo ND
197 94 58 99-0505 Šroub - Schraube - Bolt - Vis - Tornillo X
197 93 59 99-1477 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 12x25 ČSN 02 1103.55
197 92,93 60 99-1569 Šroub - Schraube - Bolt - Vis - Tornillo 11 M 10x30 ČSN 02 1103.55
197 92-94 61 99-3611 Matice - Mutter - Nut - Ecrou - Tuerca 5 M 10 ČSN 02 1401.25
197 93 62 99-3644 Matice - Mutter - Nut - Ecrou - Tuerca 1 M 12x1,5 ČSN 02 1403.25
197 92 63 99-3690 Matice - Mutter - Nut - Ecrou - Tuerca ND
197 92 64 99-4342 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela ND
197 92 64a 99-4315 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela ND
197 94 65 99-4443 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela ND
197 92 66 99-4509 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela X
197 92 66 99-4793 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela ND
197 94 67 99-4605 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela X
197 93,94 68 99-4752 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 4 10 ČSN 02 1741.00
197 92,93 69 99-4774 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 12 10 ČSN 02 1741.05
197 92,93 69 99-4807 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela X
197 92 70 99-5076 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas ND
197 92 71 99-6147 Kolík - Stift - Pin - Goupille cylindrique - Pasador ND
197 92,93 72 99-8004 Pero - Feder - Key - Clavette - Chaveta 1 4x4x12 ČSN 30 1382.12
197 92,93 73 90-5702 RHODORSEAL 1
197 92,93 73 90-5072 RHODORSEAL T
197 92,93 74 90-7724 LOCTITE 3

177
