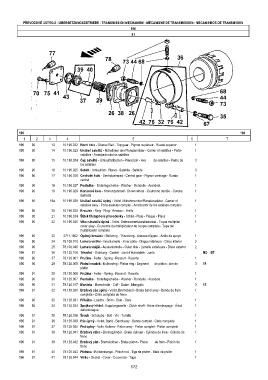

Page 172 - Zetor UR III 7520-10540

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE TRANSMISION
196
91

196 196
1 2 3 4 5 6 7
196 90 13 10.196.022 Horní kolo - Oberes Rad - Top gear - Pignon supérieur - Rueda superior 1
196 90 14 10.196.023 Unášeč satelitů - Mitnehmer des Planetenräder - Carrier of satélites - Porte- 1
satelites - Arrastrador de los satélites
196 90 15 10.196.024 Čep satelitů - Umlaufradbolzen - Planet pin - Axe de satelites - Perno de 3
los satélites
196 90 16 10.196.025 Satelit - Umlaufrad - Planet - Satellite - Satélite 3
196 90 17 10.196.026 Centrální kolo - Zentralzahnrad - Central gear - Pignon centrage - Rueda 1
central
196 90 18 10.196.027 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
196 90 19 10.196.028 Korunové kolo - Kronenzahnrad - Crown wheel - Couronne dentée - Corona 1
dentada
196 90 19a 10.196.029 Unášeč satelitů úplný - Vollst. Mitnehmer der Planeten-räder - Carrier of 1
satélites assy - Porte-satelites complet - Arrastrador de los satélites completo
196 90 20 10.196.030 Kroužek - Ring - Ring - Anneau -. Anillo 1
196 90 21 10.196.034 Štítek třístupňové převodovky - Schild - Plate - Plaque - Placa 1
196 90 22 10.196.040 Víko násobiče úplné - Vollst. Drehmomentwandledeckel - Toque multiplier 1
cover assy - Couvercle du multiplicateur de couple complete - Tapa del
multiplicador completo
196 90 23 3711-1902 Opěrný kroužek - Stützring - Thrust ring - Anneau d'appui - Anillo de apoyo 1
196 90 24 78.108.010 Lamela vnitřní - Innenlamelle - Inner plate - Disque intérieure - Disco interior 3
196 90 25 78.108.046 Lamela vnější - Aussenlamelle - Outer disk - Lamelle extérieure - Disco exterior 2
196 91 26 78.120.106 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta ND BT
196 90 27 78.126.001 Pružina - Feder - Spring - Ressort - Resorte 1
196 90 28 78.126.005 Pístní kroužek - Kolbenring - Piston ring - Segment de piston - Aro de 3 58
pistón
196 91 29 78.126.006 Pružina - Feder - Spring - Ressort - Resorte 1
196 90 30 78.126.007 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
196 90 31 78.126.017 Manžeta - Manschette - Cuff - Gaine - Manguito 3 85
196 91 32 78.126.020 Brzdový pás úplný - Vollst. Bremsband - Brake band assy - Bande de frein 1
compléte - Cinta completa de freno
196 90 33 78.126.031 Příložka - Lasche - Shim - Cale - Cara 1
196 90 34 78.126.034 Spojkový hřídel - Kupplungswelle - Clutch shaft - Arbre d'embrayage - Árbol 1
del embrague
196 91 35 78.126.038 Šroub - Schraube - Bolt - Vis - Tornillo 1
196 91 36 78.126.039 Pás úplný - Vollst. Band - Band assy - Bande complet - Cinta completa 1
196 91 37 78.126.040 Píst úplný - Volls. Kolben - Piston assy - Piston complet - Pistón completo 1
196 91 38 78.126.041 Brzdový válec - Bremszylinder - Brake cylinder - Cylindre de frein - Cilindro de 1
freno
196 91 39 78.126.042 Brzdový píst - Bremskolben - Brake piston - Piston de frein - Pistón de 1
freno
196 91 40 78.126.043 Pístnice - Kolbenstange - Piston rod - Tige de piston - Biela de pistón 1
196 91 41 78.126.044 Víčko - Deckel - Cover - Couvercle - Tapa 1

172
