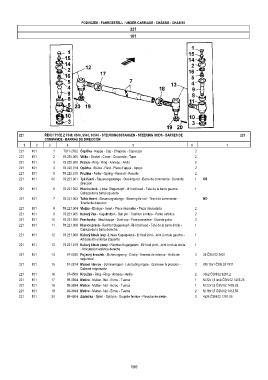

Page 190 - Zetor UR III 7520-10540

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
221
101

221 ŘÍDÍCÍ TYČE Z 7540, 8540, 9540, 10540 - STEURUNGSSTANGEN - STEERING RODS - BARRES DE 221
COMMANDE - BARRAS DE DIRECCIÓN
1 2 3 4 5 6 7
221 101 1 7011-2762 Čepička - Kappe - Cap - Chapeau - Caperuza 2
221 101 2 78.220.005 Víčko - Deckel - Cover - Couvercle - Tapa 2
221 101 3 78.220.008 Prsten - Ring - Ring - Anneau - Anillo 2
221 101 4 78.220.014 Opěrka - Stütze - Rest - Piéce d'appui - Apoyo 2
221 101 5 78.220.015 Pružina - Feder - Spring - Ressort - Resorte 2
221 101 00 78.221.001 Tyč řízení - Steuerungsstange - Steering rod - Barre de commande - Barra de 1 OS
dirección
221 101 6 78.221.002 Hlavice levá -.Linker Stagenkopf - LH rod head - Tete de la barre gauche - 1
Cabeza de la barra izquierda
221 101 7 78.221.003 Táhlo řízení - Steuerungsstange - Steering tie rod - Tirant de commande - ND
Tirante de dirección
221 101 8 78.221.004 Vložka - Einlage - Insert - Piéce intercalée - Pieza intercalada 2
221 101 9 78.221.005 Kulový čep - Kugelbolzen - Ball pin - Tourillon á rotule - Perno esférico 2
221 101 10 78.221.006 Prachovka - Staubkappe - Dust cap - Pare-poussière - Guarda-polvo 2
221 101 11 78.221.008 Hlavice pravá - Rechter Stagenkopf - RH rod head - Tete de la barre droite - 1
Cabeza de la barra derecha
221 101 12 78.221.009 Kulový kloub levý - Linkes Kugelgelenk - LH ball joint - Joint á rotule gauche - 1
Articulación esférica izquierda
221 101 13 78.221.019 Kulový kloub pravý - Rechtes Kugelgelenk - RH ball joint - Joint á rotule droite 1
- Articulación esférica derecha
221 101 14 97-0288 Pojistný kroužek.-.Sicherungsring - Circlip - Anneau de retenue - Anillo de 2 35 ČSN 02 2931
seguridad
221 101 15 97-2814 Mazací hlavice - Schmiernippel - Lubricating nipple - Graisseur à pression - 2 KM 10x1 ČSN 02 7421
Cabezal engrasador
221 101 16 97-4509 Kroužek - Ring - Ring - Anneau - Anillo 2 30x2 ČSN 02 9281.2
221 101 17 99-3664 Matice - Mutter - Nut - Ecrou - Tuerca 1 M 22x1,5 levá ČSN 02 1403.25
221 101 18 99-3694 Matice - Mutter - Nut - Ecrou - Tuerca 1 M 22x1,5 ČSN 02 1403.25
221 101 19 99-3894 Matice - Mutter - Nut - Ecrou - Tuerca 2 M 18x1,5 ČSN 02 1412.59
221 101 20 99-4904 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas 2 4x36 ČSN 02 1781.05

190
