Page 193 - Zetor UR III 7520-10540
P. 193

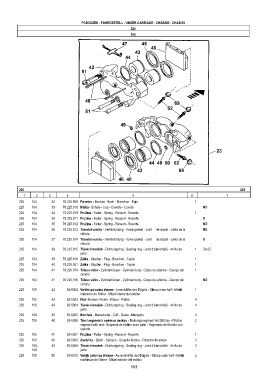

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
                                                           225
                                                           105









































         225                                                                                                225
           1     2     3       4                            5                         6               7
         225   104      32   78.225.909 Pouzdro - Buchse - Bush - Manchon - Buje        1
         225   104      33   78.225.910 Miska - Schale - Cap - Cuvette - Cuveta            ND
         225   104      34   78.225.919 Pružina - Feder - Spring - Ressort - Resorte    1
         225   104      34   78.225.911 Pružina - Feder - Spring - Ressort - Resorte       X
         225   104      35   78.225.912 Pružina - Feder - Spring - Ressort - Resorte       ND
         225   104      36   78.225.913 Těsnění ventilu - Ventildichtung - Valve gasket - Joint     de clapet - Junta de la  ND
                                     válvula
         225   104      37   78.225.914 Těsnění ventilu - Ventildichtung - Valve gasket - Joint     de clapet - Junta de la  X
                                     válvula
         225   104      38   78.225.915 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de  1  22x27
                                     junta
         225   104      39   78.225.916 Zátka - Stopfen - Plug - Bouchon - Tapón        1
         225   104      40   78.226.061 Zátka - Stopfen - Plug - Bouchon - Tapón        1
         225   104      41   78.226.074 Těleso válce - Zylinderkörper - Cylinder body - Corps du cylindre - Cuerpo del  1
                                     cilindro
         225   104      41   78.225.016 Těleso válce - Zylinderkörper - Cylinder body - Corps du cylindre - Cuerpo del  ND
                                     cilindro
         225   105      42     93-5002 Vnitřní polovina třmene - Innenhälfte des Bügels - Stirrup inner half - Moitié  1
                                     intérieure de l'étrier - Mitad interior del estribo
         225   105      43     93-5003 Píst - Kolben- Piston - Piston - Pistón          4
         225   105      44     93-5004 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de  4
                                     junta
         225   105      45     93-5005 Manžeta - Manschette - Cuff - Gaine - Manguito   4
         225   105      46     93-5006 Třecí segment s opěrnou deskou - Reibungssegment mit Stützen - Friction  2
                                     segment with rest - Segment de friction avec patin - Segmento de fricción con
                                     soporte
         225   105      47     93-5007 Pružina - Feder - Spring - Ressort - Resorte     1
         225   105      48     93-5008 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas  2
         225   105,     49     93-5009 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de  2
               106                   junta
         225   105      50     93-5010 Vnější polovina třmene - Aussenhälfte des Bügels - Stirrup outer half - Moitié  2
                                     extérieure de l'étrier - Mitad exterior del estribo
