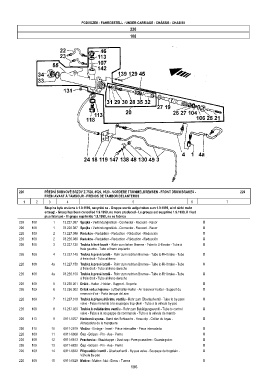

Page 196 - Zetor UR III 7520-10540
P. 196

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
                                                           226
                                                           108









































         226         PŘEDNÍ BUBNOVÉ BRZDY Z 7520, 8520, 9520 - VORDERE TROMMELBREMSEN - FRONT DRUM BRAKES -  226
                     FREIN AVANT Á TAMBOUR - FRENOS DE TAMBOR DELANTEROS
           1     2     3       4                            5                         6               7
                     Skupina byla zrušena k 1.9.1999, nevyrábí se - Gruppe wurde aufgehoben zum 1.9.1999, wird nicht mehr
                     erzeugt - Group has been concelled 1.9.1999, no more produced - Le groupe est supprimé 1.9.1999, il n'est
                     plus fabriqué - El grupo suprimido 1.9.1999, no se fabrica
         226   108       1   13.227.087 Spojka - Verbindungsstück - Connector - Raccord - Racor  X
         226   108       1   78.226.087 Spojka - Verbindungsstück - Connector - Raccord - Racor  X
         226   109       2   13.227.088 Redukce - Reduktion - Reduction - Réduction - Reducción  X
         226   109       2   78.226.088 Redukce - Reduktion - Reduction - Réduction - Reducción  X
         226   108       3   13.227.130 Trubka k levé brzdě -  Rohr zum linken Bremse - Tube to LH brake - Tube á  X
                                     frein gauche - Tubo al freno izquierdo
         226   108       4   13.227.140 Trubka k pravé brzdě -  Rohr zum rechten Bremse - Tube to RH brake - Tube  X
                                     á frein droit - Tubo al freno
         226   108      4a   13.227.150 Trubka k pravé brzdě -  Rohr zum rechten Bremse - Tube to RH brake - Tube  X
                                     á frein droit - Tubo al freno derecho
         226   108      4a   78.226.150 Trubka k pravé brzdě -  Rohr zum rechten Bremse - Tube to RH brake - Tube  X
                                     á frein droit - Tubo al freno derecho
         226   109       5   13.236.001 Držák - Halter - Holder - Support - Soporte        X
         226   109       6   13.236.002 Držák vzduchojemu - Luftbehälter-Halter - Air réservoir holder - Support du  X
                                     reservoir d'air - Porta tanque del aire
         226   109       7   13.237.010 Trubka k přepouštěcímu ventilu - Rohr zum Überlaufventil - Tube to by-pass  X
                                     valve - Tube menante á la soupappe trop-plein - Tubo a la válvula by-pas
         226   109       8   13.237.020 Trubka k ovládacímu ventilu - Rohr zum Batätigungsventil - Tube to control  X
                                     valve - Tube a la soupappe de commande - Tubo a la válvula de mando
         226   113       9   5911-5257 Hadicová spona - Band des Schlauchs - Hose clip - Collier du tuyau -  X
                                     Abrazadera de la manguera
         226   110      10   6911-2619 Vložka - Einlage - Insert - Piéce intercalée - Pieza intercalada  X
         226   109      11   6911-6808 Čep - Bolzen - Pin - Axe - Perno                    X
         226   109      12   6911-6813 Prachovka - Staubkappe - Dust cap - Pare-poussière - Guarda-polvo  X
         226   109      13   6911-6820 Čep - Bolzen - Pin - Axe - Perno                    X
         226   109      14   6911-6822 Přepouštěcí ventil - Überlaufventil - By-pas valve - Soupape de tropplein -  X
                                     Válvula by-pas
         226   109      15   6911-6829 Matice - Mutter - Nut - Ecrou - Tuerca              X
                                                           196
   191   192   193   194   195   196   197   198   199   200   201
