Page 353 - Zetor UR III 7520-10540

ELEKTRICKÁ INSTALACE - ELEKTRISCHE INSTALLATION - ELECTRICAL INSTALLATION - INSTALLATION ÉLECTRIQUE - INSTALACIÓN ELÉCTRICA
352
242

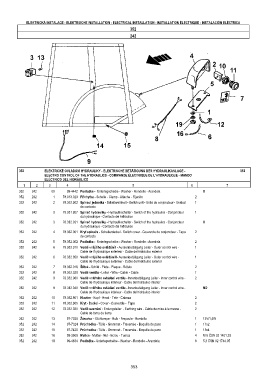

352 ELEKTRICKÉ OVLÁDÁNÍ HYDRAULIKY - ELEKTRISCHE BETÄTIGUNG DER HYDRAULIKANLAGE - 352
ELECTRO CONTROL OF THE HYDRAULICS - COMMANDE ÉLECTRIQUE DE L'HYDRAULIQUE - MANDO
ELÉCTRICO DEL HIDRÁULICO
1 2 3 4 5 6 7
352 242 00 99-4442 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela X
352 242 1 78.013.023 Příchytka - Schelle - Clamp - Attache - Fijación 2
352 242 2 78.352.902 Spínací jednotka - Schaltereinheit - Switch unit - Unité de conjoncteur - Unidad 1
de contacto
352 242 3 78.351.957 Spínač hydrauliky - Hydraulikschalter - Switch of the hydraulics - Conjoncteur 1
du hydraulique - Contacto del hidráulico
352 242 3 78.352.921 Spínač hydrauliky - Hydraulikschalter - Switch of the hydraulics - Conjoncteur X
du hydraulique - Contacto del hidráulico
352 242 4 78.352.001 Kryt spínače - Schalterdeckel - Switch cover - Couvercle de conjoncteur - Tapa 2
de contacto
352 242 5 78.352.002 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2
352 242 6 78.352.010 Vodič vnějšího ovládání I - Aussenbetätigung Leiter - Outer control wire - 1
Cable de l'hydraulique extérieur - Cable del hidráulico exterior
352 242 6 78.352.050 Vodič vnějšího ovládání II- Aussenbetätigung Leiter - Outer control wire - 1
Cable de l'hydraulique extérieur - Cable del hidráulico exterior
352 242 7 78.352.016 Štítek - Schild - Plate - Plaque - Rótulo 2
352 242 8 78.352.020 Vodič ventilu - Leiter - Wire - Cable - Cable 1
352 242 9 78.352.060 Vodič vnitřního ovládání ventilu - Innenbetätigung Leiter - Inner control wire - 2
Cable de l'hydraulique intérieur - Cable del hidráulico interior
352 242 9 78.352.040 Vodič vnitřního ovládání ventilu - Innenbetätigung Leiter - Inner control wire - ND
Cable de l'hydraulique intérieur - Cable del hidráulico interior
352 242 10 78.352.901 Hlavice - Kopf - Head - Tete - Cabeza 2
352 242 11 78.352.905 Kryt - Deckel - Cover - Couvercle - Tapa 2
352 242 12 78.352.030 Vodič uzemění - Erdungsleiter - Earthing wire - Cable de mise á la masse - 2
Cable de toma de tierra
352 242 13 97-7030 Žárovka – Glühlampe - Bulb - Ampoule - Bombilla 1 12V/1,5W
352 242 14 97-7324 Průchodka - Tülle - Grommet - Traversée - Boquilla de paso 1 11x2
352 242 15 97-7428 Průchodka - Tülle - Grommet - Traversée - Boquilla de paso 1 15x4
352 242 16 99-3508 Matice - Mutter - Nut - Ecrou - Tuerca 4 M 5 ČSN 02 1401.29
352 242 19 99-4634 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 6 5,3 ČSN 02 1744.05

353
