Page 354 - Zetor UR III 7520-10540

ELEKTRICKÁ INSTALACE - ELEKTRISCHE INSTALLATION - ELECTRICAL INSTALLATION - INSTALLATION ÉLECTRIQUE - INSTALACIÓN ELÉCTRICA
353
243

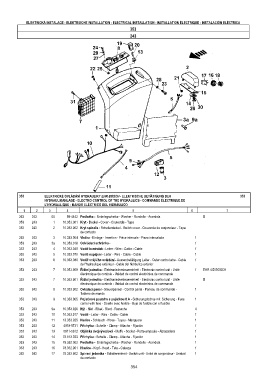

353 ELEKTRICKÉ OVLÁDÁNÍ HYDRAULIKY EHR BOSCH - ELEKTRISCHE BETÄTIGUNG DER 353
HYDRAULIKANLAGE - ELECTRO CONTROL OF THE HYDRAULICS - COMMANDE ÉLECTRIQUE DE
L'HYDRAULIQUE - MANDO ELÉCTRICO DEL HIDRÁULICO
1 2 3 4 5 6 7
353 243 00 99-4442 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela X
353 243 1 10.353.001 Kryt - Deckel - Cover - Couvercle - Tapa
353 243 2 10.353.002 Kryt spínače - Schalterdeckel - Switch cover - Couvercle de conjoncteur - Tapa
de contacto
353 243 3 10.353.004 Vložka - Einlage - Insertion - Piéce intercale - Pieza intercalada 1
353 243 3a 10.353.018 Odkládací schránka - 1
353 243 4 10.353.040 Vodič kontrolek - Leiter - Wire - Cable - Cable 1
353 243 5 10.353.070 Vodič napájení - Leiter - Wire - Cable - Cable 1
353 243 6 10.353.080 Vodič vnějšího ovládání - Aussenbetätigung Leiter - Outer control wire - Cable 1
de l'hydraulique extérieur - Cable del hidráulico exterior
353 243 7 10.353.909 Řídící jednotka - Elektronischesteuereinheit - Electronic control unit - Unité 1 EHR 4 D BOSCH
électronique de controle - Unidad de control electrónica de commande
353 243 7 10.353.901 Řídící jednotka - Elektronischesteuereinheit - Electronic control unit - Unité X
électronique de controle - Unidad de control electrónica de commande
353 243 8 10.353.902 Ovládací panel - Steuerpaneel - Control panel - Paneau de commande - 1
Tablero de mando
353 243 9 10.353.905 Pojistkové pouzdro s pojistkou 8 A - Sicherungsbchse mit Sicherung - Fuse 1
carrier with fuse - Douille avec fusible - Buje de fusible con el fusible
353 243 9a 10.353.926 Nýt - Niet - Rivet - Rivet - Remache 4
353 243 10 10.353.917 Vodič - Leiter - Wire - Cable - Cable 1
353 243 11 13.353.925 Hadice - Schlauch - Hose - Tuyau - Manguera 1
353 243 12 4918-5731 Příchytka - Schelle - Clamp - Attache - Fijación 1
353 243 13 5911-5612 Objímka dvojvývodová - Muffe - Socket - Porte-ampoule - Abrazadera 1
353 243 14 78.013.023 Příchytka - Schelle - Clamp - Attache - Fijación 1
353 243 15 78.352.002 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
353 243 16 78.352.901 Hlavice - Kopf - Head - Tete - Cabeza 1
353 243 17 78.352.902 Spínací jednotka - Schaltereinheit - Switch unit - Unité de conjoncteur - Unidad 1
de contacto

354
