Page 398 - Zetor UR III 7520-10540
P. 398

HYDRAULICKÉ ZAŘÍZENÍ - HYDRAULISCHE ANLAGE - HYDRAULIC SYSTÉM - EQUIPEMENT HYDRAULIQUE - EQUIPO HIDRÁULICO
                                                           444
                                                           286

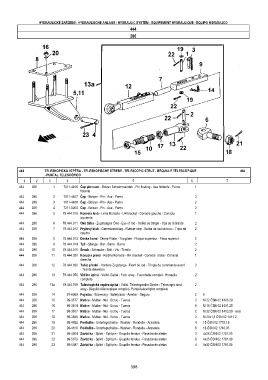

         444         TELESKOPICKÁ VZPĚRA - TELESKOPISCHE STREBE - TELESCOPIC STRUT - BÉQUILLE TÉLESCOPIQUE  444
                     - PUNTAL TELESCÓPICO
           1     2     3       4                            5                         6               7
         444   286       1   7011-4406 Čep plovoucí - Bolzen Schwimmenden - Pin floating - Axe flottante - Perno  1
                                     flotante
         444   286       2   7011-4407 Čep - Bolzen - Pin - Axe - Perno                 2
         444   286       3   7011-4408 Čep - Bolzen - Pin - Axe - Perno                 2
         444   286       4   7211-5008 Čep - Bolzen - Pin - Axe - Perno                 2
         444   286       5   78.444.010 Konzola levá - Linke Konsole - LH bracket - Console gauche - Consola  1
                                     izquierda
         444   286       6   78.444.011 Oko táhla - Zugstanges Öse - Eye of rod - Oeillet de tringle - Ojal de la tirante  2
         444   286       7   78.444.012 Pryžový blok - Gummianschlag - Rubber stop - Butée de caoutchouc - Tope de  2
                                     caucho
         444   286       8   78.444.013 Deska horní - Obere Platte - Top plate - Plaque superieur - Placa superior  2
         444   286       9   78.444.014 Tyč - Stange - Bar - Barre - Barra              2
         444   286      10   78.444.015 Šroub - Schraube - Bolt - Vis - Tornilo         2
         444   286      11   78.444.020 Konzola pravá - Rechte Konsole - RH bracket - Console  droite - Consola  1
                                     derecha
         444   286      12   78.444.030 Táhlo přední - Vordere Zugstange - Front tie rod - Tringle de commande avant  2
                                     - Tirante delantero
         444   286      13   78.444.050 Vidlice úplná - Vollst. Gabel - Fork  assy - Fourchette complet - Horquilla  2
                                     completa
         444   286     13a   78.444.109 Teleskopická vzpěra úplná - Vollst. Teleskopische Strebe - Telescopic strut  2
                                     assy - Béquille télescopique complet - Puntal telescópico completo
         444   286      14     97-6069 Pojistka - Sicherung - Safety lock - Arretoir - Seguro  2  8
         444   286      15     99-3577 Matice - Mutter - Nut - Ecrou - Tuerca           2  M 22 ČSN 02 1403.29
         444   286      16     99-3614 Matice - Mutter - Nut - Ecrou - Tuerca           8  M 16 ČSN 02 1401.25
         444   286      17     99-3657 Matice - Mutter - Nut - Ecrou - Tuerca           2  M 22 ČSN 02 1403.29 - levá
         444   286      18     99-3845 Matice - Mutter - Nut - Ecrou - Tuerca           2  M 20x1,5 ČSN 02 1411.2
         444   286      19     99-4692 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  4  15 ČSN 02 1703.19
         444   286      20     99-4810 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  8  16 ČSN 02 1740.05
         444   286      21     99-4904 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas  2  4x36 ČSN 02 1781.05
         444   286      22     99-5073 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas  8  4x25 ČSN 02 1781.09
         444   286      23     99-5087 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas  4  5x32 ČSN 02 1781.09
