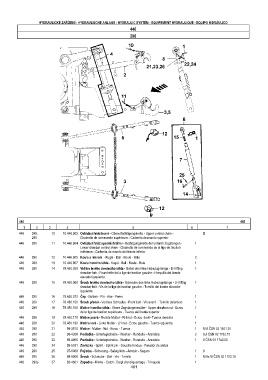

Page 401 - Zetor UR III 7520-10540
P. 401

HYDRAULICKÉ ZAŘÍZENÍ - HYDRAULISCHE ANLAGE - HYDRAULIC SYSTÉM - EQUIPEMENT HYDRAULIQUE - EQUIPO HIDRÁULICO
                                                           446
                                                           290


















































         446                                                                                                446
           1     2     3       4                            5                         6               7
         446   289,     10   10.446.903 Ovládací řetěz horní - Obere Betätigungskette - Upper control chain -  X
               290                   Chainette de commande supérieure - Cadenita de mando superior
         446   290      11   10.446.904 Ovládací řetěz spodních táhel - Betätigungskette der unteren Zugstangen -  1
                                     Lower drawbar control chain - Chainette de commande de la tige de traction
                                     inférieure - Cadenita de mando del tirante inferior
         446   290      12   10.446.905 Koule s límcem  - Kugel - Ball - Boule - Bola   2
         446   289      13   10.446.907 Koule horního táhla - Kugel - Ball - Boule - Bola  1
         446   290      14   78.450.050 Vidlice levého zvedacího táhla - Gabel des linke Hebezugstange - LH lifting  1
                                     drawbar fork - Fourchette de la tige de traction gauche - Horquilla del tirante
                                     elevador izquierda
         446   290      15   78.450.060 Šroub levého zvedacího táhla - Schraube des linke Hebezugstange - LH lifting  1
                                     drawbar bolt - Vis de la tige de traction gauche - Tornillo del tirante elevador
                                     izquierda
         446   290      16   78.450.073 Čep - Bolzen - Pin - Axe - Perno                1
         446   289      17   78.450.150 Šroub přední - Vordere Schraube - Front bolt - Vis avant  - Tornillo delantero  1
         446   289      18   78.450.160 Matice horního táhla - Obere Zugstangenmutter - Upper drawbar nut - Ecrou  1
                                     de la tige de traction supérieure - Tuerca del tirante superior
         446   289      19   78.450.170 Matice pravá - Rechte Mutter - RH nut - Ecrou  droit - Tuerca derecha  1
         446   289      20   78.450.190 Matice levá - Linke Mutter - LH nut - Ecrou gauche - Tuerca izquierda  1
         446   290      21     99-3610 Matice - Mutter - Nut - Ecrou - Tuerca           1  M 8 ČSN 02 1401.25
         446   290      22     99-4308 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  2  6,4 ČSN 02 1702.15
         446   290      23     99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  8 ČSN 02 1740.05
         446   290      24     99-5031 Závlačka - Splint - Splint pin - Goupille fendue - Pasador de aletas
         446   290      25     97-6069 Pojistka - Sicherung - Safety lock - Arretoir - Seguro  1  8
         446   290      26     99-9006 Šroub - Schraube - Bolt - Vis - Tornillo         1  M 8x18 ČSN 02 1103.15
         446   290a     27     93-4601 Západka - Klinke - Catch - Doigt d’encliquentage - Trinquete  1
                                                           401
   396   397   398   399   400   401   402   403   404   405   406
