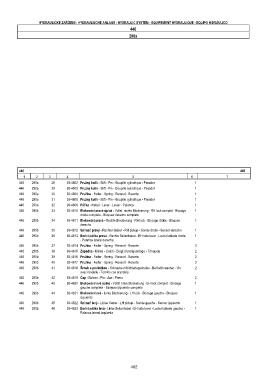

Page 402 - Zetor UR III 7520-10540

HYDRAULICKÉ ZAŘÍZENÍ - HYDRAULISCHE ANLAGE - HYDRAULIC SYSTÉM - EQUIPEMENT HYDRAULIQUE - EQUIPO HIDRÁULICO
446
290a

446 446
1 2 3 4 5 6 7
446 290a 28 93-4602 Pružný kolík - Stift - Pin - Goupille cylindrique - Pasador 1
446 290a 29 93-4603 Pružný kolík - Stift - Pin - Goupille cylindrique - Pasador 1
446 290a 30 93-4604 Pružina - Feder - Spring - Ressort - Resorte 1
446 290a 31 93-4605 Pružný kolík - Stift - Pin - Goupille cylindrique - Pasador 1
446 290a 32 93-4606 Páčka - Hebel - Lever - Levier - Palanca 1
446 290b 33 93-4610 Blokování pravé úplné - Vollst. rechte Blockierung - RH lock complet - Blocage 1
droite complete - Bloqueo derecho completo
446 290b 34 93-4611 Blokování pravé - Rechte Blockierung - RH lock - Blocage droite - Bloqueo 1
derecho
446 290b 35 93-4612 Snímač pravý - Rechter Geber - RH pickup - Sonde droite - Sensor derecho 1
446 290b 36 93-4613 Boční páčka pravá - Rechte Seitenhebel - RH side lever - Levier latérale droite 1
- Palanca lateral derecha
446 290b 37 93-4614 Pružina - Feder - Spring - Ressort - Resorte 2
446 290b 38 93-4615 Západka - Klinke - Catch - Doigt d’encliquentage - Trinquete 2
446 290b 39 93-4616 Pružina - Feder - Spring - Ressort - Resorte 2
446 290b 40 93-4617 Pružina - Feder - Spring - Ressort - Resorte 2
446 290b 41 93-4618 Šroub s podložkou - Schraube mit Unterlegscheibe - Bolt with washer - Vis 2
avec rondelle - Tornillo con arandela
446 290b 42 93-4619 Čep - Bolzen - Pin - Axe - Perno 2
446 290b 43 93-4620 Blokování levé úplné - Vollst. linke Blockierung - LH lock complet - Blocage 1
gauche complete - Bloqueo izquierdo completo
446 290b 44 93-4621 Blokování levé - Linke Blockierung - LH lock - Blocage gauche - Bloqueo 1
izquierdo
446 290b 45 93-4622 Snímač levý - Linker Geber - LH pickup - Sonde gauche - Sensor izquierdo 1
446 290b 46 93-4623 Boční páčka levá - Linke Seitenhebel - LH side lever - Levier latérale gauche - 1
Palanca lateral izquierda

402
