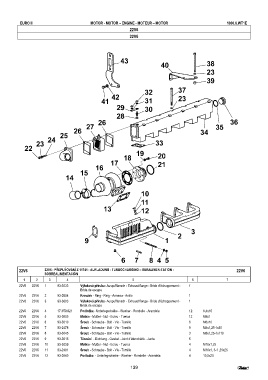

Page 139 - Zetor Forterra II 8641-11741

EURO II MOTOR - MOTOR – ENGINE - MOTEUR – MOTOR 1000.6.WT1E
22V6
22V6

22V6 22V6 - PŘEPLŇOVÁNÍ Z 11741 - AUFLADUNG - TURBOCHARGING – SURALIMEN-TATION - 22V6
SOBREALIMENTACIÓN
1 2 3 4 5 6 7
22V6 22V6 1 93-3033 Výfuková příruba- Auspufflansch - Exhaust flange - Bride d’échappement - 1
Brida de escape
22V6 22V6 2 93-3804 Kroužek - Ring - Ring - Anneau - Anillo 1
22V6 22V6 3 93-3803 Výfuková příruba- Auspufflansch - Exhaust flange - Bride d’échappement - 1
Brida de escape
22V6 22V6 4 17.359.921 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 12 8,4x16
22V6 22V6 5 93-3805 Matice - Mutter - Nut - Ecrou - Tuerca 12 M8x1
22V6 22V6 6 93-3810 Šroub - Schraube - Bolt - Vis - Tornillo 6 M6x10
22V6 22V6 7 93-2478 Šroub - Schraube - Bolt - Vis - Tornillo 9 M8x1,25-1x30
22V6 22V6 8 93-3045 Šroub - Schraube - Bolt - Vis - Tornillo 3 M8x1,25-1x110
22V6 22V6 9 93-3815 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta 6
22V6 22V6 10 93-3039 Matice - Mutter - Nut - Ecrou - Tuerca 4 M10x1,25
22V6 22V6 11 93-2481 Šroub - Schraube - Bolt - Vis - Tornillo 4 M10x1, 5-1 ,25x25
22V6 22V6 12 93-3040 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 4 10,5x20

139
