PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
TRANSMISION
108
41M

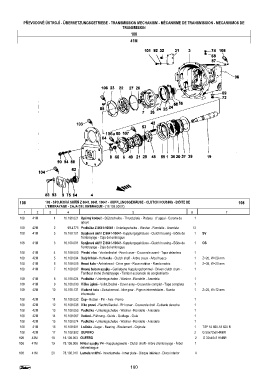

108 108 - SPOJKOVÁ SKŘÍŇ Z 8641, 9641, 10641 - KUPPLUNGSGEHÄUSE - CLUTCH HOUSING - BÔITE DE 108
L'EMBRAYAGE - CAJA DEL EMBRAGUE - (16.108.000/7)
1 2 3 4 5 6 7
108 41M 1 10.196.021 Opěrný kotouč - Stützscheibe - Thrust plate - Plateau d' appui - Corona de 1
apoyo
108 42M 2 99-4775 Podloka Z 8641-10641 - Unterlegscheibe - Washer - Rondelle - Arandela 13
108 41M 3 16.108.101 Spojková skříň Z 8641-10641- Kupplungsgehäuse - Clutch housing - Bôite de 1 SV
l'embrayage - Caja del embrague
108 41M 3 16.108.001 Spojková skříň Z 8641-10641- Kupplungsgehäuse - Clutch housing - Bôite de 1 OS
l'embrayage - Caja del embrague
108 41M 4 16.108.003 Přední víko - Vorderdeckel - Front cover - Couvercle avant - Tapa delantera 1
108 42M 5 16.108.004 Dutý hřídel - Hohlwelle - Clutch shaft - Arbre creux - Árbol hueco 1 Z=20, W=29 mm
108 41M 6 16.108.005 Hnací kolo - Antriebsrad - Drive gear - Roue motrice - Rueda motriz 1 Z=39, W=20 mm
108 41M 7 16.108.007 Hnaný buben spojky - Getriebene Kupplungstrommel - Driven clutch drum - 1
Tambour mené d'embrayage - Tambor accionado de acoplamiento
108 41M 8 16.108.024 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 1
108 41M 9 16.108.030 Víčko úplné - Vollst.Deckel - Cover assy - Couvercle complet - Tapa completa 1
108 42M 10 16.108.131 Vloené kolo - Zwischenrad - Idler gear - Pignon intermédiaire - Rueda 1 Z=25, W=12 mm
intermedia
108 42M 11 16.108.032 Čep - Bolzen - Pin - Axa - Perno 1
108 42M 12 16.108.035 Víko pravé - Rechts Deckel - RH cover - Couvercle droit -Cubierta derecha 1
108 42M 13 16.108.053 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 1
108 42M 14 16.108.067 Vedení - Führung - Guide - Guidage - Guía 1
108 42M 15 16.108.074 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 1
108 41M 16 16.108.901 Loisko - Lager - Bearing - Roulement - Cojinete 1 TSF 18 690-18 620 B
108 42M 17 16.108.902 GUFERO 2 G 50x72x8 HNBR
108 42M 18 16.108.903 GUFERO 2 G 32x45x7 HNBR
108 41M 19 78.108.006 Hřídel spojky VH - Kupplungswelle - Clutch shaft - Arbre d'embrayage - Árbol 1
del embrague
108 41M 20 78.108.010 Lamela vnitřní - Innenlamelle - Inner plate - Disque intérieur - Disco interior 4
