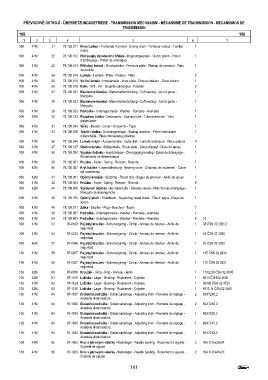

Page 161 - Zetor Forterra II 8641-11741

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
TRANSMISION
108 108
1 2 3 4 5 6 7
108 41M 21 78.108.011 Hnací buben - Treibende Trommel - Driving drum - Tambour moteur - Tambor 1
motriz
108 41M 22 78.108.012 Píst spojky vývodového hřídele - Kupplungskolben - Clutch piston - Piston 1
d'embrayage - Pistón de embrague
108 41M 23 78.108.013 Přítlačný kotouč - Druckscheibe - Pressure plate - Plateau de pression - Plato 1
de presión
108 41M 24 78.108.014 Lamela - Lamelle - Plate - Plateau - Plato 2
108 41M 25 78.108.015 Vnitřní lamela - Innenlamelle - Inner plate - Disque intérieur - Disco interior 1
108 41M 26 78.108.016 Kolík - Stift - Pin - Goupille cylindrigue - Pasador 3
108 41M 27 78.108.021 Manžetové těsnění - Manschettendichtung - Cuff sealing - Joint á gaine - 1
Manguito
108 41M 28 78.108.022 Manžetové těsnění - Manschettendichtung - Cuff sealing - Joint á gaine - 1
Manguito
108 41M 29 78.108.023 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
108 42M 30 78.108.133 Rozpěrná trubka - Distanzrohr - Spacing tube - Tube entretoise - Tubo 1
distanciador
108 41M 31 78.108.034 Víčko - Deckel - Cover - Couvercle - Tapa 1
108 41M 32 78.108.036 Těsnící vložka - Dichtungseinlage - Sealing insertion - Piéce intercalaire 1
d'étanchéité - Pieza intercalada juntadora
108 41M 36 78.108.046 Lamela vnější - Aussenlamelle - Outer disk - Lamelle extérieure - Disco exterior 4
108 41M 37 78.108.147 Opěrná lamela - Stützlamelle- Thrust plate - Disqu d'appui - Disco de apoyo 1
108 42M 38 78.108.050 Vypínací ložisko - Ausrücklager - Disengaging bearing - Butée de débrayage - 1
Rodamiento de desembrague
108 41M 39 78.108.051 Pružina - Feder - Spring - Ressort - Resorte 1
108 42M 40 78.108.057 Kryt ložiska - Lagerabdeckung - Bearing cover - Chapeau de roulement - Cubre 1
del rodamiento
108 42M 41 78.108.061 Opěrný kroužek - Stützring - Thrust ring - Bague de pression - Anillo de apoyo 1
108 41M 42 78.108.064 Pružina - Feder - Spring - Ressort - Resorte 8
108 42M 44 78.108.066 Vysouvací objímka - Ausrückmuffe - Release sleeve - Manchon de débrayage - 1
Manguito de desenganche
108 41M 45 78.108.070 Opěrný plech - Stützblech - Supporting metal sheet - Tôle d' appui -Chapa de 1
apoyo
108 42M 46 78.108.071 Zátka - Stopfen - Plug - Bouchon - Tapón 1
108 41M 49 78.108.081 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
108 41M 50 78.108.903 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 6 10
108 41M 53 97-0169 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 38 ČSN 02 2925.2
seguridad
108 42M 54 97-0233 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 25 ČSN 02 2930
seguridad
108 42M 57 97-0246 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 50 ČSN 02 2930
seguridad
108 41M 58 97-0267 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 145 ČSN 02 2930
seguridad
108 41M 59 97-0327 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 170 ČSN 02 2931
seguridad
108 42M 60 97-0786 Kroužek - Ring - Ring - Anneau - Anillo 1 110/2,36 ČSN 02 4605
108 42M 61 97-1015 Ložisko - Lager - Bearing - Roulement - Cojinete 1 6014 ČSN 02 4630
108 41M 62 97-1424 Ložisko - Lager - Bearing - Roulement - Cojinete 1 30306 ČSN 02 4720
108 42M 63 97-1146 Ložisko - Lager - Bearing - Roulement - Cojinete 1 6310 N ČSN 02 4640
108 41M 64 97-1837 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage - 2 60X72X0,2
Arandela distanciadora
108 41M 64 97-1838 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage - 2 60X72X0,3
Arandela distanciadora
108 41M 64 97-1839 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage - 1 60X72X0,5
Arandela distanciadora
108 41M 64 97-1840 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage - 1 60X72X1,0
Arandela distanciadora
108 41M 64 97-1842 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage - 1 60X72X2,0
Arandela distanciadora
108 42M 65 97-1962 Klec s jehlovými válečky - Nadellager - Needle bearing - Roulement á aiguille - 2 INA K 25x33x24
Cojinete de agujas
108 41M 66 97-1923 Klec s jehlovými válečky - Nadellager - Needle bearing - Roulement á aiguille - 2 INA K 35x45x20
Cojinete de agujas

161
