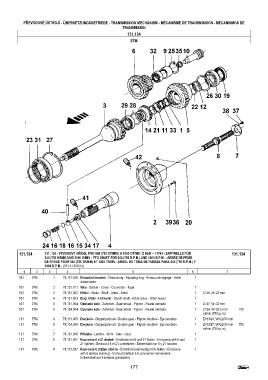

Page 177 - Zetor Forterra II 8641-11741

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
TRANSMISION
131,134
57M

131,134 131, 134 - VÝVODOVÝ HŘÍDEL PRO 540 (750 OT/MIN) A 1000 OT/MIN Z 8641 – 11741 - ZAPFWELLE FÜR 131,134
540 (750 U/MIN) UND 1000 U/MIN - PTO SHAFT FOR 540 (750 R.P.M.) AND 1000 R.P.M. - ARBRE DE PRISE
DE FORCE POUR 540 (750 TR/MN) ET 1000 TR/MN - ÁRBOL DE TOMA DE FUERZA PARA 540 (750 R.P.M.) Y
1000 R.P.M - (78.131.000/14)
1 2 3 4 5 6 7
131 57M 1 78.121.026 Distanční kroužek - Distanzring - Adjusting ring - Anneau de réglage - Anillo 1
distanciador
131 57M 2 78.131.101 Víko - Deckel - Cover - Couvercle - Tapa 1
131 57M 3 78.131.002 Hřídel - Welle - Shaft - Arbre - Árbol 1 Z=28, W=22 mm
131 57M 4 78.131.003 Dutý hřídel - Hohlwelle - Clutch shaft - Arbre creux - Árbol hueco 1
131 57M 5 78.131.004 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada 1 Z=37, W=33 mm
131 57M 5 78.134.004 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada 1 Z=34, W=28,5 mm 750
ot/min (750r.p.m)
131 57M 6 78.131.005 Dvojkolo - Doppelzahnrad - Double gear - Pignon doubleé - Eje montado 1 Z=33/24, W=22/33 mm
131 57M 6 78.134.005 Dvojkolo - Doppelzahnrad - Double gear - Pignon doubleé - Eje montado 1 Z=33/27, W=22/30 mm 750
ot/min (750r.p.m)
131 57M 7 78.131.006 Příložka - Lasche - Shim - Cale - Cara 1
131 57M 8 78.131.007 Koncovka 6 a 21 drážek - Endstück mit 6 und 21 Nuten - End piece with 6 and 1
21 splines - Embout á 6 et 21 cannelures - Extremidad con 6 y 21 ranuras
131 57M 8 78.131.027 Koncovka 6 drážek otočná - Endstück beiderseitig mit 6 Nuten - End piece 1
with 6 splines (turning) - Embout bilatéral á 6 cannelures renversable -
Extremidad con 6 ranuras (pivotando)
