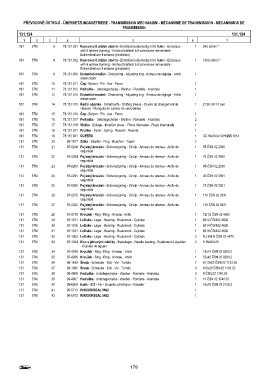

Page 178 - Zetor Forterra II 8641-11741

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
TRANSMISION
131,134 131,134
1 2 3 4 5 6 7
131 57M 8 78.131.031 Koncovka 8 drážek otočná - Endstück beiderseitig mit 8 Nuten - End piece 1 540 ot/min *
with 8 splines (turning) - Embout bilatéral á 8 cannelures renversable -
Extremidad con 8 ranuras (pivotando)
131 57M 8 78.131.032 Koncovka 8 drážek otočná - Endstück beiderseitig mit 8 Nuten - End piece 1 1000 ot/min *
with 8 splines (turning) - Embout bilatéral á 8 cannelures renversable -
Extremidad con 8 ranuras (pivotando)
131 57M 9 78.131.008 Distanční kroužek - Distanzring - Adjusting ring - Anneau de réglage - Anillo 1
distanciador
131 57M 10 78.131.011 Čep - Bolzen - Pin - Axe - Perno 1
131 57M 11 78.131.012 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
131 57M 12 78.131.013 Distanční kroužek - Distanzring - Adjusting ring - Anneau de réglage - Anillo 1
distanciador
131 57M 14 78.131.015 Řadící objímka - Schaltmuffe - Shifting sleeve - Douille de changement de 1 Z=28, W=10 mm
vitesses - Manguito de cambio de velocidades
131 57M 15 78.131.016 Čep - Bolzen - Pin - Axe - Perno 1
131 57M 16 78.131.017 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2
131 57M 17 78.131.018 Vložka - Einlage - Insertion piece - Pièce intercalée - Pieza intercalada 1
131 57M 18 78.131.021 Pružina - Feder - Spring - Ressort - Resorte 1
131 57M 19 78.131.901 GUFERO 1 CC 80x100x13 HNBR 1614
131 57M 20 95-1817 Zátka - Stopfen - Plug - Bouchon - Tapón 2
131 57M 21 97-0248 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 55 ČSN 02 2930
seguridad
131 57M 22 97-0254 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 70 ČSN 02 2930
seguridad
131 57M 23 97-0260 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 95-ČSN 02 2930
seguridad
131 57M 24 97-0291 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 40 ČSN 02 2931
seguridad
131 57M 25 97-0306 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 72 ČSN 02 2931
seguridad
131 57M 26 97-0315 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 110 ČSN 02 2931
seguridad
131 57M 27 97-0322 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 145 ČSN 02 2931
seguridad
131 57M 28 97-0779 Kroužek - Ring - Ring - Anneau- Anillo 1 72/1,6 ČSN 02 4605
131 57M 29 97-1011 Ložisko - Lager - Bearing - Roulement - Cojinete 1 6010 ČSN 02 4630
131 57M 30 97-1015 Ložisko - Lager - Bearing - Roulement - Cojinete 1 6014 ČSN 02 4630
131 57M 31 97-1021 Ložisko - Lager - Bearing - Roulement - Cojinete 1 6019 ČSN 02 4630
131 57M 32 97-1303 Ložisko - Lager - Bearing - Roulement - Cojinete 2 NJ 306 B ČSN 02 4670
131 57M 33 97-1934 Klec s jehlovými válečky - Nadellager - Needle bearing - Roulement á aiguilles 2 K 55x60x20
- Cojinete de agujas
131 57M 34 97-4248 Kroužek - Ring - Ring - Anneau - Anillo 1 18x14 ČSN 02 9280.2
131 57M 35 97-4266 Kroužek - Ring - Ring - Anneau - Anillo 1 52x42 ČSN 02 9280.2
131 57M 36 99-1469 Šroub - Schraube - Bolt - Vis - Tornillo 7 M 10x28 ČSN 02 1103.55
131 57M 37 99-1565 Šroub - Schraube - Bolt - Vis - Tornillo 3 M 8x28 ČSN 02 1103.55
131 57M 38 99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 3 8 ČSN 02 1740.05
131 57M 39 99-4807 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 7 10 ČSN 02 1740.05
131 57M 40 99-6509 Kolík - Stift - Pin - Goupille cylindrique - Pasador 1 10x70 ČSN 02 2150.2
131 57M 41 90-5713 RHODORSEAL 5662 1
131 57M 42 90-5702 RHODORSEAL 5662 1

178
