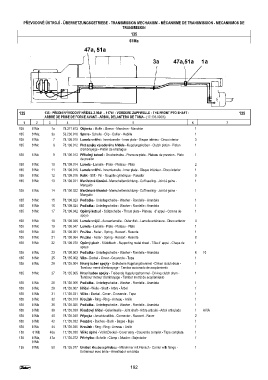

Page 182 - Zetor Forterra II 8641-11741

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
TRANSMISION
135
61Ma

135 135 - PŘEDNÍ VÝVODOVÝ HŘÍDEL Z 8641 – 11741 - VORDERE ZAPFWELLE - THE FRONT PTO SHAFT - 135
ARBRE DE PRISE DE FORCE AVANT - ÁRBOL DELANTERO DE TOMA - (17.135.000/5)
1 2 3 4 5 6 7
135 61Ma 1a 78.371.613 Objímka - Muffe - Sleeve - Manchon - Manchón 1
135 61Ma; 3a 53.236.916 Spona - Schelle - Clip - Collier - Hebilla 1
135 61Mc 7 78.108.010 Lamela vnitřní - Innenlamelle - Inner plate - Disque intérieu - Disco interior 3
135 61Mc 8 78.108.012 Píst spojky vývodového hřídele - Kupplungskolben - Clutch piston - Piston 1
d’embrayage - Pistón de embrague
135 61Mc 9 78.108.013 Přítlačný kotouč - Druckscheibe - Pressure plate - Plateau de pression - Plato 1
de presión
135 61Mc 10 78.108.014 Lamela - Lamelle - Plate - Plateau - Plato 2
135 61Mc 11 78.108.015 Lamela vnitřní - Innernlamelle - Inner plate - Disque intérieur - Disco interior 1
135 61Mc 12 78.108.016 Kolík - Stift - Pin - Goupille cylindrique - Pasador 3
135 61Mc 13 78.108.021 Manžetové těsnění - Manschettendichtung - Cuff sealing - Joint á gaine - 1
Manguito
135 61Mc 14 78.108.022 Manžetové těsnění - Manschettendichtung - Cuff sealing - Joint á gaine - 1
Manguito
135 61Mc 15 78.108.023 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
135 61Mc 16 78.108.024 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
135 61Mc 17 78.108.042 Opěrný kotouč - Stützscheibe - Thrust plate - Plateau d’ appui - Corona de 1
apoyo
135 61Mc 18 78.108.046 Lamela vnější - Aussenlamelle - Outer disk - Lamelle extérieure - Disco exterior 4
135 61Mc 19 78.108.047 Lamela - Lamelle - Plate - Plateau - Plato 1
135 61Mc 20 78.108.051 Pružina - Feder - Spring - Ressort - Resorte 1
135 61Mc 21 78.108.064 Pružina - Feder - Spring - Ressort - Resorte 8
135 61Mc 22 78.108.070 Opěrný plech - Stützblech - Supporting metal sheet - Tôle d’ appui - Chapa de 1
apoyo
135 61Mc 23 78.108.903 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 6 10
135 61Mc 25 78.135.002 Víko - Deckel - Cover - Couvercle - Tapa 1
135 61Mc 26 78.135.004 Hnaný buben spojky - Getriebene Kupplungstrommel - Driven clutch drum - 1
Tambour mené d’embrayage - Tambor accionado de acoplamiento
135 61Mc 27 78.135.005 Hnací buben spojky - Treibende Kupplungstrommel - Driving clutch drum - 1
Tambour moteur d’embrayage - Tambor motriz de acoplamiento
135 61Mc 28 78.135.006 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
135 61Mc 29 78.135.007 Hřídel - Welle - Shaft - Arbre - Árbol 1
135 61Mb 31 17.135.031 Víčko - Deckel - Cover - Couvercle - Tapa 1
135 61Mc 32 78.135.013 Kroužek - Ring - Ring - Anneau - Anillo 1
135 61Mb 36 78.135.025 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
135 61Mb 39 78.135.039 Kloubový hřídel - Gelenkwelle - Joint shaft - Arbre articulé - Arbol articulado 1 AVIA
135 61Mb 40 78.135.040 Přípojka - Anschlusstück - Connector - Raccord - Racor 2
135 61Mb 42 17.135.032 Pouzdro - Buchse - Bush - Bague - Buje 1
135 61Mc 44 78.135.045 Kroužek - Ring - Ring - Anneau - Anillo 1
135 61Mb 46a 17.135.030 Víčko úplné - Vollst.Deckel - Cover assy - Couvercle complet - Tapa completa 1
135 61Ma, 47a 17.135.072 Příchytka - Schelle - Clamp - Attache - Sujectador 1
61Mb
135 61Mb 50 78.135.077 Unášeč kloubu s přírubou - Mitnehmer mit Flansch - Carrier with flange - 1
Entraineur avec bride - Arrastrador con brida

182
