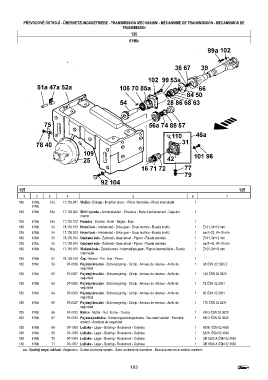

Page 183 - Zetor Forterra II 8641-11741
P. 183

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
                                                       TRANSMISION
                                                           135
                                                          61Mb







































         135                                                                                               135
           1     2     3       4                            5                         6               7
         135   61Ma,   51a   17.135.081 Vložka - Einlage - Insertion piece  - Pièce intercalée - Pieza intercalada  1
               61Mb
         135   61Mb    52a   17.135.002 Skříň vývodu - Antriebskasten - Drive box - Boite d’antrainement - Caja del  1
                                     mando
         135   61Mb    53a   17.135.102 Pouzdro - Buchse - Bush - Bague - Buje          1
         135   61Mb     54   78.135.103 Hnací kolo - Antriebsrad - Drive gear - Roue motrice - Rueda motriz  1  Z=21, W=19 mm
         135   61Mb     54   17.136.203 Hnací kolo - Antriebsrad - Drive gear - Roue motrice - Rueda motriz  1  oo Z=22, W=19 mm
         135   61Mc     55   78.135.104 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada  1  Z=41, W=19 mm
         135   61Mc     55   17.136.204 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada  1  oo Z=43, W=19 mm
         135   61Mb    56a   17.135.105 Vložené kolo - Zwischenrad - Intermediate gear - Pignon intermédiaire - Rueda  1  Z=25, W=19 mm
                                     intermedia
         135   61Mb     57   78.135.106 Čep - Bolzen - Pin - Axe - Perno                1
         135   61Mc     59     97-0169 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  38 ČSN 02 2925.2
                                     seguridad
         135   61Mc     62     97-0267 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  145  ČSN 02 2930
                                     seguridad
         135   61Mb     63     97-0306 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  72 ČSN 02 2931
                                     seguridad
         135   61Mc     64     97-0309 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  80 ČSN 02 2931
                                     seguridad
         135   61Mc     65     97-0327 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  170  ČSN 02 2931
                                     seguridad
         135   61Mb     66     97-0702 Matice - Mutter - Nut - Ecrou - Tuerca           1  KM 3 ČSN 02 3630
         135   61Mb     67     97-0733 Pojistná podložka - Sicherungsunterlegscheibe - Ser-rated washer - Rondelle  1  MB 3  ČSN 02 3640
                                     arretoir - Arandela de seguridad
         135   61Mb     68     97-1009 Ložisko - Lager - Bearing - Roulement - Cojinete  1  6008  ČSN 02 4630
         135   61Mc     69     97-1039 Ložisko - Lager - Bearing - Roulement - Cojinete  1  6208  ČSN 02 4630
         135   61Mb     70     97-1040 Ložisko - Lager - Bearing - Roulement - Cojinete  1  UR 6209 A ČSN 02 4630
         135   61Mb     71     97-1057 Ložisko - Lager - Bearing - Roulement - Cojinete  1  UR 6306 A ČSN 02 4630
           oo - Opačný smysl otáčení - Gegensinn - Conter-clockwise system - Sans contraire de la rotation - Revoluciones en el sentido contrario



                                                           183
