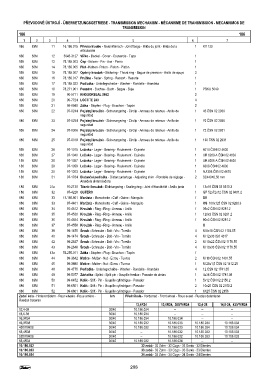

Page 208 - Zetor Forterra II 8641-11741

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
TRANSMISION
186 186
1 2 3 4 5 6 7
186 83M 11 16.186.015 Příruba kloubu - Gelenkflansch - Joint flange - Bride du joint - Brida de la 1 KV 120
articulación
186 83M 12 5045-3127 Víčko - Deckel - Cover - Couvercle - Tapa 1
186 83M 13 78.185.003 Čep - Bolzen - Pin - Axe - Perno 1
186 83M 14 78.185.005 Píst - Kolben- Piston - Piston - Pistón 1
186 83M 15 78.185.007 Opěrný kroužek - Stützring - Thrust ring - Bague de pression - Anillo de apuyo 3
186 83M 16 78.185.017 Pružina - Feder - Spring - Ressort - Resorte 1
186 83M 17 78.185.023 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
186 83M 18 78.271.901 Pouzdro - Buchse - Bush - Bague - Buje 1 PSKU 5040
186 83M 19 90-5711 RHODORSEAL 5662 2
186 83M 20 90-7724 LOCTITE 243 4
186 83M 21 95-0948 Zátka - Stopfen - Plug - Bouchon - Tapón 2
186 83M 22 97-0244 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 45 ČSN 02 2930
seguridad
186 83M 23 97-0254 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 70 ČSN 02 2930
seguridad
186 85M 24 97-0306 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 72 ČSN 02 2931
seguridad
186 83M 25 97-0319 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 130 ČSN 02 2931
seguridad
186 83M 26 97-1015 Ložisko - Lager - Bearing - Roulement - Cojinete 1 6014 ČSN 02 4630
186 83M 27 97-1040 Ložisko - Lager - Bearing - Roulement - Cojinete 1 UR 6209 A ČSN 02 4630
186 83M 28 97-1057 Ložisko - Lager - Bearing - Roulement - Cojinete 1 UR 6306 A ČSN 02 4630
186 83M 29 97-1059 Ložisko - Lager - Bearing - Roulement - Cojinete 1 6308 ČSN 02 4630
186 83M 30 97-1303 Ložisko - Lager - Bearing - Roulement - Cojinete 1 NJ 306 ČSN 02 4670
186 83M 31 97-1784 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage - 2 32X40X0,50 mm
Arandela distanciadora
186 83M 31a 97-2130 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo junta 1 12x18 ČSN 02 9310.3
186 83M 32 97-4228 GUFERO 1 GP 52x72x12 ČSN 02 9401.2
186 83M 33 15.186.901 Manžeta - Manschette - Cuff - Gaine - Manguito 1 SV
186 83M 33 97-4461 Manžeta - Manschette - Cuff - Gaine - Manguito 1 OS 100x125 ČSN 02 9260.3
186 83M 34 97-4512 Kroužek - Ring - Ring - Anneau - Anillo 1 36x2 ČSN 02 9281.2
186 83M 35 97-4530 Kroužek - Ring - Ring - Anneau - Anillo 1 120x3 ČSN 02 9281.2
186 83M 36 97-4554 Kroužek - Ring - Ring - Anneau - Anillo 1 80x3 ČSN 02 9281.2
186 83M 37 97-4558 Kroužek - Ring - Ring - Anneau - Anillo X
186 83M 38 99-1455 Šroub - Schraube - Bolt - Vis - Tornillo 4 M 8x18 ČSN 02 1103.55
186 83M 40 99-1474 Šroub - Schraube - Bolt - Vis - Tornillo 4 M 12x30 ISO 4017
186 83M 42 99-2647 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 10x22 ČSN 02 1176.55
186 83M 43 99-2648 Šroub - Schraube - Bolt - Vis - Tornillo 4 M 10x30 ČSN 02 1176.55
186 83M 43a 53.255.011 Zátka - Stopfen - Plug - Bouchon - Tapón 1
186 83M 44 99-3642 Matice - Mutter - Nut - Ecrou - Tuerca 2 M 10 ČSN 02 1401.55
186 83M 45 99-3880 Matice - Mutter - Nut - Ecrou - Tuerca 1 M 20x1,5 ČSN 02 1412.25
186 83M 48 99-4775 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 4 12 ČSN 02 1741.05
186 83M 49 99-5077 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas 1 4x36 ČSN 02 1781.09
186 83M 50 99-6452 Kolík - Stift - Pin - Goupille cylindrigue - Pasador 1 5x12 ČSN 02 2150.2
186 83M 51 99-6501 Kolík - Stift - Pin - Goupille cylindrigue - Pasador 2 10x20 ČSN 02 2150.2
186 83M 52 99-6801 Kolík - Stift - Pin - Goupille cylindrigue - Pasador 1 6X25 ČSN 02 2156
Zadní kola - Hintererrädern - Rear wheels - Roue arriére - km Přední kola - Vorderrad - Front wheel - Roue avant - Ruedas delanteras
Ruedas traseras
12,4R24 13,6R24, 380/70R24 12,4-28 14,9-24, 420/70R24
12,4-38 30/40 10.186.034 -- -- --
13,6-38 30/40 10.186.034 -- -- --
16,9R34 30/40 10.186.034 10.186.034 -- --
16,9R38 30/40 10.186.032 10.186.033 10.186.034 10.186.034
480/70R38 30/40 10.186.032 10.186.033 10.186.034 10.186.034
18,4R38 30/40 -- 10.186.032 10.186.033 10.186.033
520/70R38 30/40 -- 10.186.032 10.186.033 10.186.033
18,4R34 30/40 10.186.032 10.186.034 -- --
10.186.032 32 zubů - 32 Zahn - 32 Cogs - 32 Dents - 32 Dientes
10.186.033 33 zubů - 33 Zahn - 33 Cogs - 33 Dents - 33 Dientes
10.186.034 34 zubů - 34 Zahn - 34 Cogs - 34 Dents - 34 Dientes

208
