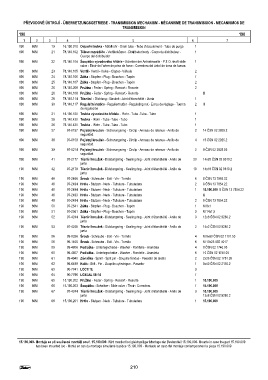

Page 210 - Zetor Forterra II 8641-11741

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
TRANSMISION
190 190
1 2 3 4 5 6 7
190 86M 19 16.190.010 Odpadní trubka - Abfallrohr - Drain tube - Tube d'écoulement - Tubo de purga 1
190 86M 21 78.140.102 Těleso rozváděče - Vertilerkörper - Distributor body - Corps du distributeur - 1
Cuerpo del distribuidor
190 86M 22 78.140.104 Šoupátko vývodového hřídele - Scheiber der Antriebswelle - P.T.O. shaft slide 1
valve - Tiroir de l’arbre de prise de force - Corredera del árbol de toma de fuerza
190 86M 23 78.140.105 Ventil - Ventil - Valve - Clapet - Válvula 2
190 86M 24 78.140.106 Zátka - Stopfen - Plug - Bouchon - Tapón 1
190 86M 25 78.140.107 Zátka - Stopfen - Plug - Bouchon - Tapón 2
190 86M 26 78.140.208 Pružina - Feder - Spring - Ressort - Resorte 2
190 86M 26 78.140.108 Pružina - Feder - Spring - Ressort - Resorte X
190 86M 28 78.140.114 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta 1
190 86M 30 78.140.117 Regulační matice - Reguliermutter - Regulating nut - Ecrou de réglage - Tuerca 2 II
de regulación
190 86M 31 16.190.150 Trubka vývodového hřídele - Rohr - Tube -Tube - Tubo 1
190 86M 35 78.140.420 Trubka - Rohr - Tube -Tube - Tubo 1
190 86M 36 78.140.430 Trubka - Rohr - Tube -Tube - Tubo 1
190 86M 37 97-0157 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 2 14 ČSN 02 2925.2
seguridad
190 86M 38 97-0159 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 4 16 ČSN 02 2925.2
seguridad
190 86M 39 97-0214 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 2 9 ČSN 02 2929.05
seguridad
190 86M 41 97-2177 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 20 14x20 ČSN 02 9310.2
junta
190 86M 42 97-2179 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 10 14x18 ČSN 02 9310.2
junta
190 86M 46 97-2466 Šroub - Schraube - Bolt - Vis - Tornillo 6 8 ČSN 13 7993.22
190 86M 48 97-2494 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura 2 8 ČSN 13 7854.22
190 86M 48 97-2494 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura 1 15.190.009 8 ČSN 13 7854.22
190 86M 48 97-2493 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura X
190 86M 49 97-2494 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura 2 8 ČSN 13 7854.22
190 86M 50 97-2541 Zátka - Stopfen - Plug - Bouchon - Tapón 1 M 8x1
190 86M 51 97-2561 Zátka - Stopfen - Plug - Bouchon - Tapón 3 M 14x1,5
190 86M 52 97-4244 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 3 12x8 ČSN 02 9280.2
junta
190 86M 53 97-4245 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 2 14x2 ČSN 02 9280.2
junta
190 86M 56 99-0326 Šroub - Schraube - Bolt - Vis - Tornillo 4 M 8x60 ČSN 02 1101.55
190 86M 58 99-1468 Šroub - Schraube - Bolt - Vis - Tornillo 6 M 10x25 ISO 4017
190 86M 59 99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 4 8 ČSN 02 1740.05
190 86M 60 99-4807 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 6 10 ČSN 02 1740.05
190 86M 61 99-4940 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas 2 2x36 ČSN 02 1781.05
190 86M 62 99-6489 Kolík - Stift - Pin - Guopille cylindrigue - Pasador 1 8x40 ČSN 02 2150.2
190 86M 63 90-7741 LOCTITE 3
190 86M 64 90-7796 LOXEAL 58-14 1
190 86M 65 15.190.202 Pružina - Feder - Spring - Ressort - Resorte 1 15.190.009
190 86M 66 15.190.203 Šoupátko - Scheiber - Slide valve - Tiroir - Corredera 1 15.190.009
190 86M 67 97-4244 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 3 15.190.009
junta 12x8 ČSN 02 9280.2
190 86M 68 15.190.201 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura 1 15.190.009

15.190.009- Montuje se při současné montáži souč. 15.190.009- Wird montiert bei gleichzeitiger Montage der Bestandteil 15.190.009- Mounte in case the part 15.190.009
has been mounted too - Monté en cas du montage simultané la piéce 15.190.009 - Montado en caso del montaje contemporaneo la pieza 15.190.009

210
