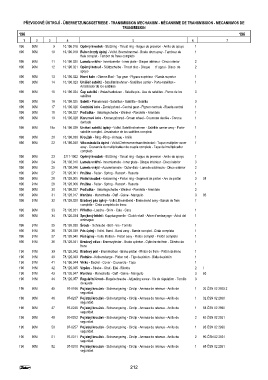

Page 212 - Zetor Forterra II 8641-11741

PŘEVODOVÉ ÚSTROJÍ - ÜBERSETZUNGSGETRIEBE - TRANSMISSION MECHANISM - MÉCANISME DE TRANSMISSION - MECANISMOS DE
TRANSMISION
196 196
1 2 3 4 5 6 7
196 90M 9 10.196.018 Opěrný kroužek - Stützring - Thrust ring - Bague de pression - Anillo de apoyo 1
196 90M 10 16.196.019 Buben brzdy úplný - Vollst. Bremstrommel - Brake drum assy - Tambour de 1
frein complet - Tambor de freno completo
196 90M 11 10.196.020 Lamela vnitřní - Innenlamelle - Inner plate - Disque intérieur - Disco interior 2
196 90M 12 10.196.021 Opěrný kotouč - Stützscheibe - Thrust disc - Disque d' appui - Disco de 2
apoyo
196 90M 13 16.196.022 Horní kolo - Oberes Rad - Top gear - Pignon supérieur - Rueda superior 1
196 90M 14 10.196.023 Unášeč satelitů - Satellitmitnehmer - Satéllites carrier - Porte-satellites - 1
Arrastrador de los satélites
196 90M 15 10.196.024 Čep satelitů - Umlaufradbolzen - Satelite pin - Axe de satelites - Perno de los 3
satélites
196 90M 16 16.196.025 Satelit - Planetenrad - Satellites - Satéllite - Satélite 3
196 90M 17 16.196.026 Centrální kolo - Zentalzahrad - Central gear - Pignon centrale - Rueda central 1
196 90M 18 10.196.027 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
196 90M 19 16.196.028 Korunové kolo - Kronenzahnrad - Crown wheel - Couronne dentée - Corona 1
dentada
196 90M 19a 16.196.029 Unášeč satelitů úplný - Vollst. Satellitmitnehmer - Satéllite carrier assy - Porte- 1
satellite complet - Arrastrador de los satélites completo
196 90M 20 10.196.030 Kroužek - Ring - Ring - Anneau - Anillo 1
196 90M 22 16.196.040 Víko násobiče úplné - Vollst.Drehmomentwandledeckel - Toque multiplier cover 1
assy - Couvercle du multiplicateur de couple complete - Tapa del multiplicador
completo
196 90M 23 3711-1902 Opěrný kroužek - Stützring - Thrust ring - Bague de pression - Anillo de apoyo 1
196 90M 24 78.108.010 Lamela vnitřní - Innernlamelle - Inner plate - Disque intérieur - Disco interior 3
196 90M 25 78.108.046 Lamela vnější - Aussenlamelle - Outer disk - Lamelle extérieure - Disco exterior 2
196 90M 27 78.126.001 Pružina - Feder - Spring - Ressort - Resorte 1
196 90M 28 78.126.005 Pístní kroužek - Kolbenring - Piston ring - Segment de piston - Aro de pistón 3 58
196 91M 29 78.126.006 Pružina - Feder - Spring - Ressort - Resorte 1
196 90M 30 16.196.037 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2
196 90M 31 78.126.017 Manžeta - Manschette - Cuff - Gaine - Manguito 3 85
196 91M 32 78.126.020 Brzdový pás úplný - Vollst. Bremsband - Brake band assy - Bande de frein 1
compléte - Cinta completa de freno
196 90M 33 78.126.031 Příložka - Lasche - Shim - Cale - Cara 1
196 90M 34 78.126.034 Spojkový hřídel - Kupplungswelle - Clutch shaft - Arbre d’embrayage - Árbol del 1
embrague
196 91M 35 78.126.038 Šroub - Schraube - Bolt - Vis - Tornillo 1
196 91M 36 78.126.039 Pás úplný - Vollst. Band - Band assy - Bande complet - Cinta completa 1
196 91M 37 78.126.040 Píst úplný - Volls. Kolben - Piston assy - Piston complet - Pistón completo 1
196 91M 38 78.126.041 Brzdový válec - Bremszylinder - Brake cylinder - Cylindre de frein - Cilindro de 1
freno
196 91M 39 78.126.042 Brzdový píst - Bremskolben - Brake piston - Piston de frein - Pistón de freno 1
196 91M 40 78.126.043 Pístnice - Kolbenstange - Piston rod - Tige de piston - Biela de pistón 1
196 91M 41 16.196.044 Víčko - Deckel - Cover - Couvercle - Tapa 1
196 91M 42 78.126.045 Vzpěra - Strebe - Strut - Etai - Riostra 2 I
196 91M 43 78.126.047 Manžeta - Manschette - Cuff - Gaine - Manguito 3 60
196 91M 44 78.126.057 Regulační šroub - Regelschraube - Adjusting screw - Vis de régulation - Tornillo 3
de ajuste
196 90M 45 97-0166 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 30 ČSN 02 2925.2
seguridad
196 90M 46 97-0237 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 32 ČSN 02 2930
seguridad
196 90M 47 97-0248 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 55 ČSN 02 2930
seguridad
196 90M 49 97-0252 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 2 65 ČSN 02 2931
seguridad
196 90M 50 97-0257 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 85 ČSN 02 2930
seguridad
196 90M 51 97-0311 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 2 90-ČSN 02 2931
seguridad
196 90M 52 97-0310 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de 1 85 ČSN 02 2931
seguridad

212
