EURO I                          MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR                     1000.6.WT1
                                                          002CV6
                                                           7C

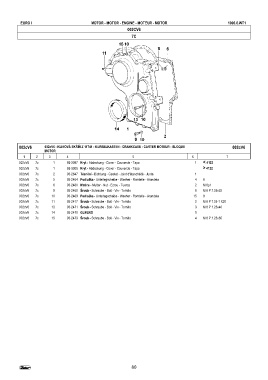

         002cV6      002cV6 - KLIKOVÁ SKŘÍŇ Z 11741 - KURBELKASTEN - CRANKCASE - CARTER MOTEUR - BLOQUE  002cV6
                     MOTOR
           1     2     3       4                            5                         6               7
         002cV6  7c      1     93-2097 Kryt - Abdeckung - Cover - Couvercle - Tapa      1  < 4123
         002cV6  7c      1     93-3005 Kryt - Abdeckung - Cover - Couvercle - Tapa         > 4122
         002cV6  7c      2     93-2647 Těsnění - Dichtung - Gasket - Joint d'étanchéité - Junta  1
         002cV6  7c      5     93-2464 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  4  8
         002cV6  7c      6     93-2480 Matice - Mutter - Nut - Ecrou - Tuerca           2  M 8p1
         002cV6  7c      9     93-2468 Šroub - Schraube - Bolt - Vis - Tornillo         8  M 8 P.1.25x25
         002cV6  7c     10     93-2469 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  15  8
         002cV6  7c     11     93-2417 Šroub - Schraube - Bolt - Vis - Tornillo         2  M 8 P 1.25-1 X20
         002cV6  7c     13     93-2471 Šroub - Schraube - Bolt - Vis - Tornillo         3  M 8 P 1.25x40
         002cV6  7c     14     93-2470 GUFERO                                           1
         002cV6  7c     15     93-2473 Šroub - Schraube - Bolt - Vis - Tornillo         4  M 8 P.1.25x65







































                                                           80
   75   76   77   78   79   80   81   82   83   84   85
