Page 81 - Zetor Forterra II 8641-11741

EURO I MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR 1000.6.WT1
003AV6
8A

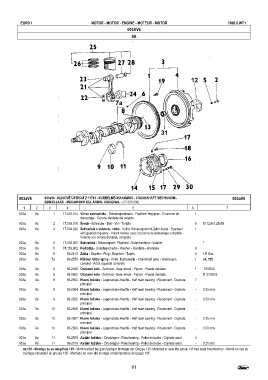

003aV6 003aV6 - KLIKOVÉ ÚSTROJÍ Z 11741 - KURBELMECHANISMUS - CRANKSHAFT MECHANISM - 003aV6
EMBIELLAGE - MECANISMO DEL ÁRBOL CIGUENAL - (17.003.000)
1 2 3 4 5 6 7
003a 8a 1 17.003.014 Věnec setrvačníku - Schwungradkranz - Flywheel ring gear - Couronne de 1
démarrage - Corona dentada del volante
003a 8a 2 17.003.015 Šroub - Schraube - Bolt - Vis - Tornillo 6 M 12,5x1,25x55
003a 8a 3 17.003.020 Setrvačník s věncem - celek - Vollst. Schwungrad mit Zahn-kranz - Flywheel 1
with geared ring assy - Volant moteur avec couronne de démarrage compléte -
Volante con corona dentada, completo
003a 8a 4 17.003.025 Setrvačník - Schwungrad - Flywheel - Volant moteur - Volante *
003a 8a 5 78.153.902 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 6
003a 8a 6 93-2410 Zátka - Stopfen - Plug - Bouchon - Tapón 6 1/8 Gas
003a 8a 7a 93-2550 Klikový hřídel úplný - Vollst. Kurbelwelle - Crankshaft assy - Vilebrequin 1 sk. 135
complet - Árbol cigueňal completo
003a 8a 8 93-2045 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada 1 07/2003
003a 8a 8 93-2502 Ozubené kolo - Zahnrad - Gear wheel - Pignon - Rueda dentada X 07/2003
003a 8a 9 93-2503 Hlavní ložisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete 7
principal
003a 8a 9 93-2504 Hlavní ložisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete - 0.25 mm
principal
003a 8a 9 93-2505 Hlavní ložisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete - 0.50 mm
principal
003a 8a 10 93-2506 Hlavní ložisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete -
principal
003a 8a 10 93-2507 Hlavní ložisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete - 0.25 mm
principal
003a 8a 10 93-2508 Hlavní ložisko - Lagerschale-Haelfte - Half main bearing - Roulement - Cojinete - 0.50 mm
principal
003a 8a 11 93-2509 Axiální ložisko - Drucklager - Plain bearing - Palier de butée - Cojinete axial 4
003a 8a 11 93-2510 Axiální ložisko - Drucklager - Plain bearing - Palier de butée - Cojinete axial - 0.25 mm
sk.135 - Montuje se se skupinou 135 - Wird montiert bei gleichzeitiger Montage der Gruppe 135- Mounted in case the group 135 has been mounted too - Monté en cas du
montage simultané du groupe 135 - Montado en caso del montaje contémporaneo del grupo 135

81
