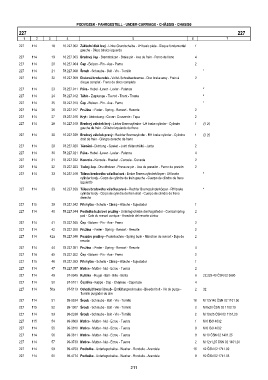

Page 211 - Zetor Forterra 8621-11641

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
227 227
1 2 3 4 5 6 7
227 114 18 16.227.002 Základní disk levý - Linke Grundscheibe - LH basic plate - Disque fondamental 1
gauche - Disco básico izquerdo
227 114 19 16.227.003 Brzdový čep - Bremsbolzen - Brake pin - Axe de frein - Perno de freno 4
227 114 20 16.227.004 Čep - Bolzen - Pin - Axe - Perno 2
227 114 21 78.227.008 Šroub - Schraube - Bolt - Vis - Tornillo *
227 114 22 16.227.009 Disková brzda celek - Vollst. Schreibenbremse - Disc brake assy - Frein á 2
disque complet - Freno de disco completo
227 114 23 78.227.011 Páka - Hebel - Lever - Levier - Palanca *
227 114 24 78.227.012 Táhlo - Zugstange - Tie rod - Tirant - Tirante *
227 114 25 78.227.013 Čep - Bolzen - Pin - Axe - Perno *
227 114 26 78.227.017 Pružina - Feder - Spring - Ressort - Resorte 2
227 114 27 78.227.018 Kryt - Abdeckung - Cover - Couvercle - Tapa 2
227 114 28 16.227.019 Brzdový váleček levý - Linker Bremszylinder - LH brake cylinder - Cylindre 1 ∅ 25
gauche de frein - Cilindro izquierdo de freno
227 114 28 16.227.029 Brzdový váleček pravý - Rechter Bremszylinder - RH brake cylinder - Cylindre 1 ∅ 25
droit de frein - Cilingro derecho de freno
227 114 29 78.227.020 Těsnění - Dichtung - Gasket - Joint d’étanchéité - Junta 2
227 114 30 78.227.021 Páka - Hebel - Lever - Levier - Palanca 4
227 114 31 78.227.022 Konzola - Konsole - Bracket - Console - Consola 2
227 114 32 78.227.023 Tlačný čep - Druckbolzen - Pressure pin - Axe de pressión - Perno de presión 2
227 114 33 16.227.018 Těleso brzdového válečku levé - Linker Brems-zylinderkörper - LH brake *
cylinder body - Corps de cylindre de frein gauche - Cuerpo de cilindro de freno
izquierdo
227 114 33 16.227.028 Těleso brzdového válečku pravé - Rechter Bremszylinderkörper - RH brake *
cylinder body - Corps de cylindre de frein droit - Cuerpo de cilindro de freno
derecho
227 115 39 78.227.042 Příchytka - Schelle - Clamp - Attache - Sujectador 1
227 114 40 78.227.044 Podložka kuželové pružiny - Unterlegscheibe der Kegelfeder - Conical spring 2
pad - Cale du ressort conique - Arandela del resorte cónico
227 114 41 78.227.045 Čep - Bolzen - Pin - Axe - Perno 2
227 114 42 78.227.058 Pružina - Feder - Spring - Ressort - Resorte 2
227 114 42a 78.227.048 Pouzdro pružiny - Federbuchse - Spring bush - Manchon de ressort - Buje de 2
resorte
227 114 44 78.227.051 Pružina - Feder - Spring - Ressort - Resorte 4
227 114 45 78.227.052 Čep - Bolzen - Pin - Axe - Perno 2
227 115 46 78.227.053 Příchytka - Schelle - Clamp - Attache - Sujectador 1
227 114 47 78.227.057 Matice - Mutter - Nut - Ecrou - Tuerca 2
227 114 49 97-0945 Kulička - Kugel - Ball - Bille - Bolita 6 22,225-40 ČSN 02 3680
227 114 50 97-5101 Čepička - Kappe - Cap - Chapeau - Caperuza 4
227 114 50a 97-5113 Odvzdušňovací šroub - Entlüftungsschraube - Bleeder bolt - Vis de purge - 2 32
Tornillo purgador de aire
227 114 51 99-0524 Šroub - Schraube - Bolt - Vis - Tornillo 16 M 12x140 ČSN 02 1101.50
227 115 52 99-1007 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 8x20 ČSN 02 1103.19
227 114 53 99-2338 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 10x25 ČSN 02 1151.20
227 115 54 99-3609 Matice - Mutter - Nut - Ecrou - Tuerca 1 M 6 ISO 4032
227 114 55 99-3610 Matice - Mutter - Nut - Ecrou - Tuerca 8 M 8 ISO 4032
227 114 56 99-3611 Matice - Mutter - Nut - Ecrou - Tuerca 8 M 10 ČSN 02 1401.25
227 114 57 99-3733 Matice - Mutter - Nut - Ecrou - Tuerca 2 M 12x1,25 ČSN 02 1401.20
227 114 59 99-4753 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 16 12 ČSN 02 1741.00
227 114 60 99-4774 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 8 10 ČSN 02 1741.05

211
