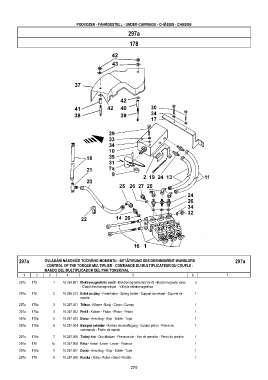

P. 270

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
                                                          297a

                                                           178



























































         297a        OVLÁDÁNÍ NÁSOBIČE TOČIVÉHO MOMENTU - BETÄTIGUNG DES DREHMOMENT-WANDLERS             297a
                     - CONTROL OF THE TORQUE MULTIPLIER - COMMANDE DU MULTIPLICATEUR DU COUPLE -
                     MANDO DEL MULTIPLICADOR DEL PAR TORSIONAL
           1     2     3       4                            5                         6               7
         297a  178       1   16.254.901 Elektromagnetický ventil - Elektromagnetisches Ventil - Electromagnetic valve  3
                                     - Clapet électromagnetique  - Válvula eléctromagnética
         297a  178       2   16.296.013 Držák pružiny - Federhalter - Spring holder - Support du ressort - Soporte de  1
                                     resorte
         297a  178a      3   16.297.001 Těleso - Körper - Body - Corps - Cuerpo         1
         297a  178a      4   16.297.002 Píst II - Kolben - Piston - Piston - Pistón     1
         297a  178a      5   16.297.003 Doraz - Anschlag - Stop - Butée - Tope          1
         297a  178a      6   16.297.004 Mezipíst ovládání - Kolben des betätigung - Control piston - Piston de  1
                                     commande - Pistón de mando
         297a  178a      7   16.297.005 Tlačný čep - Druckbolzen - Pressure pin - Axe de pressión - Perno de presión  1
         297a  178      7a   16.297.006 Páka - Hebel - Lever - Levier - Palanca         1
         297a  178a      8   16.297.007 Doraz - Anschlag - Stop - Butée - Tope          1
         297a  178       9   16.297.008 Kladka - Rolle - Roller - Galet - Rodillo       1

                                                           270
