Page 271 - Zetor Forterra 8621-11641
P. 271

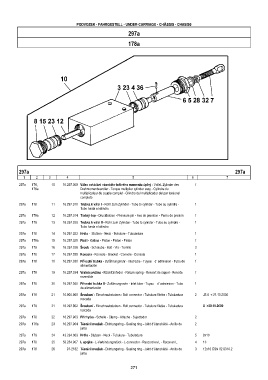

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
                                                          297a

                                                          178a


































         297a                                                                                            297a
           1     2     3       4                            5                         6               7
         297a  178,     10   16.297.009 Válec ovládání násobiče točivého momentu úplný - Vollst. Zylinder des  1
               178a                  Drehmomentwandler - Torque multiplier cylinder assy - Cylindre du
                                     multiplicateur de couple complet - Cilindro del multiplicador del par torsional
                                     completo
         297a  178      11   16.297.010 Trubka k válci I - Rohr zum Zylinder - Tube to cylinder - Tube au cylindre -  1
                                     Tubo hasta el cilindro
         297a  178a     12   16.297.014 Tlačný čep - Druckbolzen - Pressure pin - Axe de pression - Perno de presión  1
         297a  178      13   16.297.020 Trubka k válci II - Rohr zum Zylinder - Tube to cylinder - Tube au cylindre -  1
                                     Tubo hasta el cilindro
         297a  178      14   16.297.023 Hrdlo -  Stutzen - Neck - Tubulure - Tubuladura  1
         297a  178a     15   16.297.025 Píst I - Kolben - Piston - Piston - Pistón      1
         297a  178      16   16.297.026 Šroub - Schraube - Bolt - Vis - Tornillo        2
         297a  178      17   16.297.028 Konzola - Konsole - Bracket - Console - Consola  1
         297a  178      18   16.297.030 Přívodní trubka - Zuführungsrohr - Inlet tube - Tuyau    d' admission - Tubo de  1
                                     alimentación
         297a  178      19   16.297.034 Vratná pružina - Rückführfeder - Return spring - Ressort de rappel - Resorte  1
                                     reversible
         297a  178      20   16.297.040 Přívodní trubka II - Zuführungsrohr - Inlet tube - Tuyau    d' admission - Tubo  1
                                     de alimentación
         297a  178      21   10.800.960 Šroubení - Einschraubstutzen - Bolt connector - Tubulure filetée - Tubuladura  2  JS  8  <  21.10.2000
                                     roscada
         297a  178      21   16.297.902 Šroubení - Einschraubstutzen - Bolt connector - Tubulure filetée - Tubuladura  X  >20.10.2000
                                     roscada
         297a  178      22   16.297.903 Příchytka - Schelle - Clamp - Attache - Sujectador  2
         297a  178a     23   16.297.904 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de  2
                                     junta
         297a  178      24   43.234.003 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura  5  8x10
         297a  178      25   53.254.907 L spojka - L-Verbindungsstück - L-connector - Raccord en L - Racor en L  4  10
         297a  178      26     97-2182 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de  3  12x16 ČSN 02 9310.2
                                     junta
