Page 362 - Zetor UR III 7520-10540
P. 362
HYDRAULICKÉ ZAŘÍZENÍ - HYDRAULISCHE ANLAGE - HYDRAULIC SYSTÉM - EQUIPEMENT HYDRAULIQUE - EQUIPO HIDRÁULICO
400
255

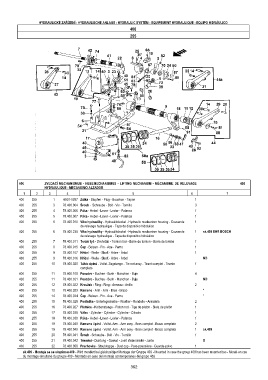

400 ZVEDACÍ MECHANISMUS - HEBEMECHANISMUS - LIFTING MECHANISM - MÉCANISME DE RELEVAGE 400
HYDRAULIQUE - MECANISMO ALZADOR
1 2 3 4 5 6 7
400 255 1 6901-0287 Zátka - Stopfen - Plug - Bouchon - Tapón 1
400 255 3 78.406.004 roub - Schraube - Bolt - Vis - Tornillo 3
400 255 4 78.400.006 Páka - Hebel - Lever - Levier - Palanca 1
400 255 5 78.400.007 Páka - Hebel - Lever - Levier - Palanca 1
400 255 6 78.400.010 Víko hydrauliky - Hydraulikdeckel - Hydraulic mechanism housing - Couvercle 1
de relevage hydraulique - Tapa de dispositivo hidráulico
400 255 6 78.400.230 Víko hydrauliky - Hydraulikdeckel - Hydraulic mechanism housing - Couvercle 1 sk.409 EHR BOSCH
de relevage hydraulique - Tapa de dispositivo hidráulico
400 255 7 78.400.011 Torzní tyč - Drehstab - Torsion bar - Barre de torsion - Barra de torsión 1
400 255 8 78.400.015 Čep - Bolzen - Pin - Axe - Perno 1
400 255 9 78.400.107 Hřídel - Welle - Shaft - Arbre - Árbol 1
400 255 9 78.400.016 Hřídel - Welle - Shaft - Arbre - Árbol ND
400 255 10 78.400.020 Táhlo úplné - Vollst. Zugstange - Tie rod assy - Tirant complet - Tirante 1
completo
400 255 11 78.400.108 Pouzdro - Buchse - Bush - Manchon - Buje 4
400 255 11 78.400.021 Pouzdro - Buchse - Bush - Manchon - Buje ND
400 255 12 78.400.022 Krouek - Ring - Ring - Anneau - Anillo 2
400 255 13 78.400.023 Rameno - Arm - Arm - Bras - Brazo *
400 255 14 78.400.024 Čep - Bolzen - Pin - Axe - Perno *
400 255 15 78.400.025 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 2
400 255 16 78.400.027 Pístnice - Kolbenstange - Piston rod - Tige de piston - Biela de pistón 1
400 255 17 78.400.028 Válec - Zylinder - Cylinder - Cylindre - Cilindro 1
400 255 18 78.400.030 Páka - Hebel - Lever - Levier - Palanca 1
400 255 19 78.400.040 Rameno úplné - Vollst. Arm - Arm assy - Bras complet - Brazo completo 2
400 255 19 78.400.040 Rameno úplné - Vollst. Arm - Arm assy - Bras complet - Brazo completo 1 sk.409
400 255 20 78.400.041 roub - Schraube - Bolt - Vis - Tornillo 1
400 255 21 78.400.042 Těsnění - Dichtung - Gasket - Joint détanchéité - Junta X
400 255 22 78.400.058 Prachovka - Staubkappe - Dust cap - Pare-poussière - Guarda-polvo 1
sk.409 - Montuje se se skupinou 409 - Wird montiert bei gleichzeitiger Montage der Gruppe 409 - Mounted in case the group 409 has been mounted too - Monté en cas
du montage simultané du groupe 409 - Montado en caso del montaje contemporaneo del grupo 409
362
