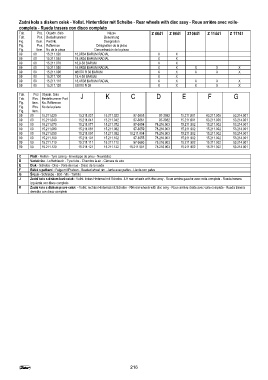

Page 216 - Zetor Forterra II 8641-11741

Zadní kola s diskem celek - Vollst. Hinterräder mit Scheibe - Rear wheels with disc assy - Roue arrière avec voile-
complete - Rueda trasera con disco completo
Tab. Poz. Objedn. číslo Název Z 8641 Z 9641 Z10641 Z 11441 Z 11741
Tab. Pos. Bestellnummer Benennung
Fig. Item. Part No. Designation
Fig. Pos. Référence Désignation de la piéce
Fig. Item. No de la pieza Denominación de la pieza
99 00 15.211.020 16,9R34 BARUM RADIAL X X
99 00 15.211.040 18,4R34 BARUM RADIAL X X
99 00 15.211.070 16,9-38 BARUM X X
99 00 15.211.080 16,9R38 BARUM RADIAL X X X X X
99 00 15.211.090 480/70 R 38 BARUM X X X X X
99 00 15.211.100 18,4-38 BARUM X X
99 00 15.211.110 18,4R38 BARUM RADIAL X X X X X
99 00 15.211.120 520/70 R 38 X X X X X

Tab. Poz Objedn. číslo J K C D E F G
Tab. Pos. Bestellnummer Part
Fig. Item. No. Référence
Fig. Pos. No de la pieza
Fig. Item.
99 00 15.211.020 15.211.021 15.211.022 97-3658 97-3882 15.211.901 63.211.005 53.214.901
99 00 15.211.040 15.211.041 15.211.042 97-3661 97-3882 15.211.901 63.211.005 53.214.901
99 00 15.211.070 15.211.071 15.211.072 97-3954 78.216.903 15.211.902 15.211.002 53.214.901
99 00 15.211.080 15.211.081 15.211.082 97-3659 78.216.903 15.211.902 15.211.002 53.214.901
99 00 15.211.090 15.211.091 15.211.092 10.211.904 78.216.903 15.211.902 15.211.002 53.214.901
99 00 15.211.100 15.211.101 15.211.102 97-3955 78.216.903 15.211.902 15.211.002 53.214.901
99 00 15.211.110 15.211.111 15.211.112 97-3660 78.216.903 15.211.902 15.211.002 53.214.901
99 00 15.211.120 15.211.121 15.211.122 15.211.901 78.216.903 15.211.902 15.211.002 53.214.901

C Plášt - Reifen - Tyre casing - Enveloppe de pneu - Neumático
D Vzdušnice - Luftschlauch - Tyre tube - Chambre à air - Cámara de aire
E Disk - Scheibe - Disc - Voile de roue - Disco de la rueda
F Ráfek s patkami - Felge mit Pratzen - Beaded wheel rim - Jante avec pattes - Llanta con patas
G Šroub - Schraube - Bolt - Vis - Tornillo
J Zadní kolo s diskem levé-celek - Vollst. linkes Hinterrad mit Scheibe - LH rear wheels with disc assy - Roue arrière gauche avec voile-complete - Rueda trasera
izquierda con disco completo
K Zadní kolo s diskem pravé-celek - Vollst. rechtes Hinterrad mit Scheibe - RH rear wheels with disc assy - Roue arrière droite avec voile-complete - Rueda trasera
derecha con disco completo

216
