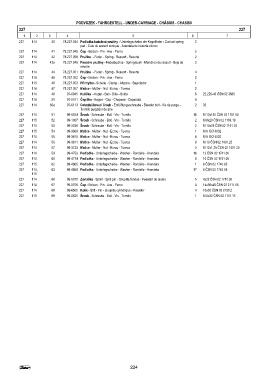

Page 224 - Zetor Forterra II 8641-11741
P. 224

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
         227                                                                                               227
           1     2     3       4                            5                         6               7
         227   114      40   78.227.044 Podložka kuželové pružiny - Unterlegscheibe der Kegelfeder - Conical spring  2
                                     pad - Cale du ressort conique - Arandela del resorte cónico
         227   114      41   78.227.045 Čep - Bolzen - Pin - Axe - Perno                2
         227   114      42   78.227.058 Pružina  - Feder - Spring - Ressort - Resorte   2
         227   114     42a   78.227.048 Pouzdro pružiny - Federbuchse - Spring bush - Manchon de ressort - Buje de  2
                                     resorte
         227   114      44   78.227.051 Pružina  - Feder - Spring - Ressort - Resorte   4
         227   114      45   78.227.052 Čep - Bolzen - Pin - Axe - Perno                2
         227   115      46   78.227.053 Příchytka - Schelle - Clamp - Attache - Sujectador  1
         227   114      47   78.227.057 Matice - Mutter - Nut - Ecrou - Tuerca          2
         227   114      49     97-0945 Kulička  - Kugel - Ball - Bille - Bolita         6  22,225-40 ČSN 02 3680
         227   114      50     97-5101 Čepička - Kappe - Cap - Chapeau - Caperuza       4
         227   114     50a     97-5113 Odvzdušňovací šroub - Entlüftungsschraube - Bleeder bolt - Vis de purge -  2  32
                                     Tornillo purgador de aire
         227   114      51     99-0524 Šroub - Schraube - Bolt - Vis - Tornillo        16  M 12x140 ČSN 02 1101.50
         227   115      52     99-1007 Šroub - Schraube - Bolt - Vis - Tornillo         2  M 8x20 ČSN 02 1103.19
         227   114      53     99-2338 Šroub - Schraube - Bolt - Vis - Tornillo         2  M 10x25 ČSN 02 1151.20
         227   115      54     99-3609 Matice - Mutter - Nut - Ecrou - Tuerca           1  M 6 ISO 4032
         227   114      55     99-3610 Matice - Mutter - Nut - Ecrou - Tuerca           8  M 8 ISO 4032
         227   114      56     99-3611 Matice - Mutter - Nut - Ecrou - Tuerca           8  M 10 ČSN 02 1401.25
         227   114      57     99-3733 Matice - Mutter - Nut - Ecrou - Tuerca           2  M 12x1,25 ČSN 02 1401.20
         227   114      59     99-4753 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  16  12 ČSN 02 1741.00
         227   114      60     99-4774 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  8  10 ČSN 02 1741.05
         227   115      62     99-4805 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  1  6 ČSN 02 1740.05
         227   114,     63     99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  17  8 ČSN 02 1740.05
               115
         227   114      66     99-5070 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas  5  4x22 ČSN 02 1781.05
         227   114      67     99-5756 Čep - Bolzen - Pin - Axe - Perno                 4  14x56x48 ČSN 02 2111.05
         227   114      68     99-6505 Kolík - Stift - Pin - Goupille cylindrique - Pasador  4  10x30 ČSN 02 2150.2
         227   115      69     99-8625 Šroub - Schraube - Bolt - Vis - Tornillo         1  M 6x30 ČSN 02 1101.15













































                                                           224
   219   220   221   222   223   224   225   226   227   228   229
