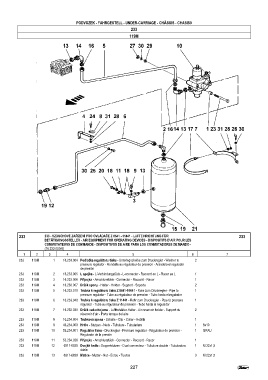

Page 227 - Zetor Forterra II 8641-11741

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
233
119M

233 233 - VZDUCHOVÉ ZAŘÍZENÍ PRO OVLÁDAČE Z 8641 –11441 - LUFTEINRICHTUNG FÜR 233
BETÄTIGUNGSSTELLER - AIR EQUIPMENT FOR OPERATING DEVICES - DISPOSITIFS D'AIR POUR LES
COMMUTATEURS DE COMMANDE - DISPOSITIVOS DE AIRE PARA LOS CONMUTADORES DE MANDO -
(16.233.000/4)
1 2 3 4 5 6 7
233 119M 1 16.233.004 Podložka regulátoru tlaku - Unterlegscheibe zum Druckregler - Washer to 2
pressure regulator - Rondelle au régulateur de pression - Arandela-el regulador
de presión
233 119M 2 16.233.005 L spojka - L-Verbindungstück - L-connector - Raccord en L - Racor en L 1
233 119M 3 16.233.006 Přípojka - Anschlusstück - Connector - Raccord - Racor 1
233 119M 4 16.233.007 Držák spony - Halter - Holder - Support - Soporte 2
233 119M 5 16.233.010 Trubka k regulátoru tlaku Z 8641-10641 - Rohr zum Druckregler - Pipe to 1
pressure regulator - Tube au régulateur de pression - Tubo hasta el regulador
233 119M 6 16.233.040 Trubka k regulátoru tlaku Z 11441 - Rohr zum Druckregler - Pipe to pressure 1
regulator - Tube au régulateur de pression - Tubo hasta el regulador
233 119M 7 16.233.030 Držák vzduchojemu - Luftbehälter-Halter - Air reservoir holder - Support du 2
réservoir d'air - Porta tanque del aire
233 119M 8 16.234.904 Trubková spona - Schelle - Clip - Colier - Hebilla 1
233 119M 9 43.234.003 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura 1 8x10
233 119M 10 53.234.901 Regulátor tlaku - Druckregler - Pressure regulator - Régulateur de pression - 1 GRAU
Regulador de la presión
233 119M 11 53.234.026 Přípojka - Anschlusstück - Connector - Raccord - Racor 1
233 119M 12 6911-6828 Dvojité hrdlo - Doppelstutzen - Dual connecteur - Tubulure double - Tubuladura 1 M 22x1,5
doble
233 119M 13 6911-6829 Matice - Mutter - Nut - Ecrou - Tuerca 3 M 22x1,5

227
