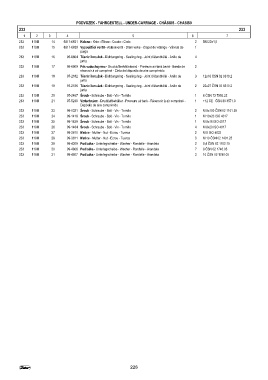

Page 228 - Zetor Forterra II 8641-11741
P. 228
PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
233 233
1 2 3 4 5 6 7
233 119M 14 6911-6831 Koleno - Knie - Elbow - Coude - Codo 2 BM 22x1,5
233 119M 15 6911-6839 Vypoutěcí ventil - Ablassventil - Drain valve - Clapet de vidange - Válvula de 1
purga
233 119M 16 95-6804 Těsnící krouek - Dichtungsring - Sealing ring - Joint détanchéité - Anillo de 4
junta
233 119M 17 95-6909 Pás vzduchojemu - Druckluftbehälterband - Pressure air tank band - Bande de 2
réservoir á air comprimé - Cinta del déposito de aire comprimido
233 119M 18 97-2182 Těsnící krouek - Dichtungsring - Sealing ring - Joint détanchéité - Anillo de 3 12x16 ČSN 02 9310.2
junta
233 119M 19 97-2186 Těsnící krouek - Dichtungsring - Sealing ring - Joint détanchéité - Anillo de 2 22x27 ČSN 02 9310.2
junta
233 119M 20 97-2467 roub - Schraube - Bolt - Vis - Tornillo 1 6 ČSN 13 7993.22
233 119M 21 97-5240 Vzduchojem - Druckluftbehälter - Pressure air tank - Réservoir à air comprimé - 1 +12 CE ČSN 30 3571.0
Depósito de aire comprimido
233 119M 23 99-0321 roub - Schraube - Bolt - Vis - Tornillo 2 M 8x100 ČSN 02 1101.55
233 119M 24 99-1416 roub - Schraube - Bolt - Vis - Tornillo 1 M 10x20 ISO 4017
233 119M 25 99-1459 roub - Schraube - Bolt - Vis - Tornillo 1 M 8x16 ISO 4017
233 119M 26 99-1464 roub - Schraube - Bolt - Vis - Tornillo 4 M 8x20 ISO 4017
233 119M 27 99-3610 Matice - Mutter - Nut - Ecrou - Tuerca 2 M 8 ISO 4032
233 119M 28 99-3611 Matice - Mutter - Nut - Ecrou - Tuerca 3 M 10 ČSN 02 1401.25
233 119M 29 99-4309 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 2 8,4 ČSN 02 1702.15
233 119M 30 99-4806 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 7 8 ČSN 02 1740.05
233 119M 31 99-4807 Podloka - Unterlegscheibe - Washer - Rondelle - Arandela 3 10 ČSN 02 1740.05
228
