Page 204 - Zetor Forterra 8621-11641
P. 204

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
                                                           220

                                                           100

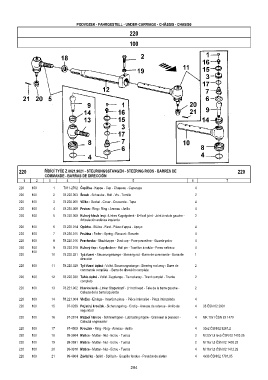

         220         ŘÍDÍCÍ TYČE Z 8621,9621 - STEURUNGSSTANGEN - STEERING RODS - BARRES DE                220
                     COMMANDE - BARRAS DE DIRECCIÓN
           1     2     3       4                            5                         6               7

         220   100       1   7011-2762 Čepička - Kappe - Cap - Chapeau - Caperuza       4
         220   100       2   78.220.003 Šroub - Schraube - Bolt - Vis - Tornillo        2
         220   100       3   78.220.005 Víčko - Deckel - Cover - Couvercle - Tapa       4
         220   100       4   78.220.008 Prsten - Ring - Ring - Anneau - Anillo          4
         220   100       5   78.220.009 Kulový kloub levý - Linkes Kugelgelenk - LH ball joint - Joint á rotule gauche -  2
                                     Articulación esférica izquierda
         220   100       6   78.220.014 Opěrka - Stütze - Rest - Piéce d'appui - Apoyo  4
         220   100       7   78.220.015 Pružina - Feder - Spring - Ressort - Resorte    4
         220   100       8   78.220.016 Prachovka - Staubkappe - Dust cap - Pare-poussière - Guarda-polvo  4
         220   100       9   78.220.018 Kulový čep - Kugelbolzen - Ball pin - Tourillon á rotule - Perno esférico  4
               100
         220            10   78.220.021 Tyč řízení - Steuerungsstange - Steering rod - Barre de commande - Barra de  1
                                     dirección
         220   100      11   78.220.029 Tyč řízení úplná - Vollst. Steuerungsstange - Steering rod assy - Barre de  2
                                     commande compléte  - Barra de dirección completa
         220   100      12   78.220.030 Táhlo úplné - Vollst. Zugstange - Tie rod assy - Tirant complet - Tirante  2
                                     completo
         220   100      13   78.221.002 Hlavice levá -.Linker Stagenkopf - LH rod head - Tete de la barre gauche -  2
                                     Cabeza de la barra izquierda
         220   100      14   78.221.004 Vložka - Einlage - Insertion piece  - Pièce intercalée - Pieza intercalada  4
         220   100      15     97-0288 Pojistný kroužek.-.Sicherungsring - Circlip - Anneau de retenue - Anillo de  4  35 ČSN 02 2931
                                     seguridad
         220   100      16     97-2814 Mazací hlavice - Schmiernippel - Lubricating nipple - Graisseur à pression -  4  MK  10x1 ČSN 23 1470
                                     Cabezal engrasador
         220   100      17     97-4509 Kroužek - Ring - Ring - Anneau - Anillo          4  30x2 ČSN 02 9281.2
         220   100      18     99-3664 Matice - Mutter - Nut - Ecrou - Tuerca           2  M 22x1,5 levá ČSN 02 1403.25
         220   100      19     99-3691 Matice - Mutter - Nut - Ecrou - Tuerca           2  M 16x1,5 ČSN 02 1403.25
         220   100      20     99-3978 Matice - Mutter - Nut - Ecrou - Tuerca           4  M 16x1,5 ČSN 02 1412.29
         220   100      21     99-4904 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas  4  4x36 ČSN 02 1781.05

                                                           204
   199   200   201   202   203   204   205   206   207   208   209
