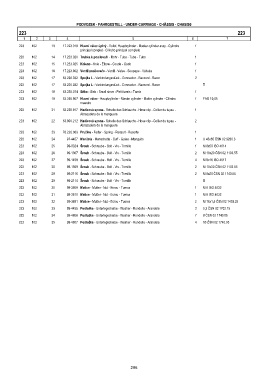

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
         223                                                                                               223
           1     2     3       4                            5                         6               7
         223   102      13   17.223.019 Hlavní válec úplný - Vollst. Hauptzylinder - Master cylinder assy - Cylindre  1
                                     principal complet - Cilindro principal completo
         223   102      14   17.223.020 Trubka k posilovači - Rohr - Tube - Tube - Tubo  1
         223   102      15   17.223.025 Koleno - Knie - Elbow - Coude - Codo            1
         223   102      16   17.223.902 Ventil posilovače - Ventil - Valve - Soupape - Válvula  1
         223   102      17   53.236.032 Spojka L - Verbindungsstück - Connector - Raccord - Racor  2
         223   102      17   53.225.032 Spojka L - Verbindungsstück - Connector - Raccord - Racor  T
         223   102      18   53.225.074 Sítko - Sieb - Small sieve - Petit tamis - Tamiz  1
         223   102      19   53.255.907 Hlavní válec - Hauptzylinder - Master cylinder - Maitre cylindre - Cilindro  1  FAG 19,05
                                     maestro
         223   102      21   53.236.917 Hadicová spona - Schelle des Schlauchs - Hose clip - Collier du tuyau -  1
                                     Abrazadera de la manguera
         223   102      22   53.800.212 Hadicová spona - Schelle des Schlauchs - Hose clip - Collier du tuyau -  2
                                     Abrazadera de la manguera
         223   102      23   78.226.083 Pružina - Feder - Spring - Ressort - Resorte    1
         223   102      24     97-4457 Manžeta - Manschette - Cuff - Gaine - Manguito   1  U 45x65 ČSN 02 9260.3
         223   102      25     99-0324 Šroub - Schraube - Bolt - Vis - Tornillo         1  M 8x50 ISO 4014
         223   102      26     99-1367 Šroub - Schraube - Bolt - Vis - Tornillo         2  M 10x20 ČSN 02 1103.55
         223   102      27     99-1459 Šroub - Schraube - Bolt - Vis - Tornillo         4  M 8x16 ISO 4017
         223   102      28     99-1569 Šroub - Schraube - Bolt - Vis - Tornillo         2  M 10x30 ČSN 02 1103.55
         223   102      29     99-2116 Šroub - Schraube - Bolt - Vis - Tornillo         2  M 8x20 ČSN 02 1143.55
         223   102      29     99-2114 Šroub - Schraube - Bolt - Vis - Tornillo            X
         223   102      30     99-3609 Matice - Mutter - Nut - Ecrou - Tuerca           1  M 6 ISO 4032
         223   102      31     99-3610 Matice - Mutter - Nut - Ecrou - Tuerca           1  M 8 ISO 4032
         223   102      32     99-3691 Matice - Mutter - Nut - Ecrou - Tuerca           2  M 16x1,5 ČSN 02 1403.25
         223   102      33     99-4455 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  2  5,3 ČSN 02 1702.15
         223   102      34     99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  7  8 ČSN 02 1740.05
         223   102      35     99-4807 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  4  10 ČSN 02 1740.05
