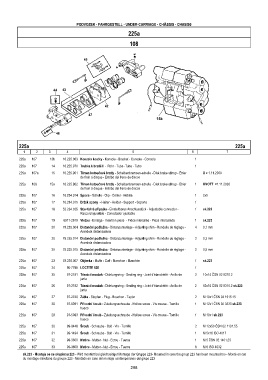

Page 208 - Zetor Forterra 8621-11641

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
225a

108

225a 225a
1 2 3 4 5 6 7
225a 107 13b 16.225.063 Konzola kostky - Konsole - Bracket - Console - Consola 1
225a 107 14 16.225.070 Trubka k brzdě II - Rohr - Tube -Tube - Tubo 1
225a 107a 15 16.225.901 Třmen kotoučové brzdy - Scheibenbremsen-schelle - Disk brake stirrup - Etrier X > 1.11.2000
de frein á disque - Estribo del freno de discos
225a 108 15a 16.225.902 Třmen kotoučové brzdy - Scheibenbremsen-schelle - Disk brake stirrup - Etrier 1 KNOTT <1.11.2000
de frein á disque - Estribo del freno de discos
225a 107 16 16.234.014 Spona - Schelle - Clip - Collier - Hebilla 1 2x5
225a 107 17 16.234.015 Držák spony - Halter - Holder - Support - Soporte 1
225a 107 18 53.234.025 Stavitelná přípojka - Einstellbares Anschlusstück - Adjustable connector - 1 sk.223
Raccord ajusatble - Conectador ajustable
225a 107 19 6911-2619 Vložka - Einlage - Insertion piece - Pièce intercalée - Pieza intercalada 1 sk.223
225a 107 20 78.225.004 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage - 4 0,1 mm
Arandela distanciadora
225a 107 20 78.225.014 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage - 2 0,3 mm
Arandela distanciadora
225a 107 20 78.225.015 Distanční podložka - Distanzunterlage - Adjusting shim - Rondelle de réglage - 2 0,5 mm
Arandela distanciadora
225a 107 23 78.226.007 Objímka - Muffe - Cuff - Manchon - Manchón 1 sk.223
225a 107 24 90-7795 LOCTITE 620 1
225a 107 25 97-2181 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 2 10x14 ČSN 02 9310.2
junta
225a 107 26 97-2182 Těsnící kroužek - Dichtungsring - Sealing ring - Joint d’étanchéité - Anillo de 2 12x16 ČSN 02 9310.2 sk.223
junta
225a 107 27 97-2740 Zátka - Stopfen - Plug - Bouchon - Tapón 2 M 10x1 ČSN 02 1915.15
225a 107 28 97-5091 Přívodní šroub - Zuleitungsschraube - Hollow screw - Vis creuse - Tornillo 1 M 12x1 ČSN 30 3523 sk.223
hueco
225a 107 29 97-5093 Přívodní šroub - Zuleitungsschraube - Hollow screw - Vis creuse - Tornillo 1 M 10x1 sk.223
hueco
225a 107 30 99-0446 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 12x50 ČSN 02 1101.55
225a 107 31 99-1494 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 5x16 ISO 4017
225a 107 32 99-3608 Matice - Mutter - Nut - Ecrou - Tuerca 1 M 5 ČSN 02 1401.25
225a 107 33 99-3609 Matice - Mutter - Nut - Ecrou - Tuerca 6 M 6 ISO 4032
sk.223 - Montuje se se skupinou 223 - Wird montiert bei gleichzeitiger Montage der Gruppe 223- Mounted in case the group 223 has been mounted too - Monté en cas
du montage simultané du groupe 223 - Montado en caso del montaje contémporaneo del grupo 223
208
