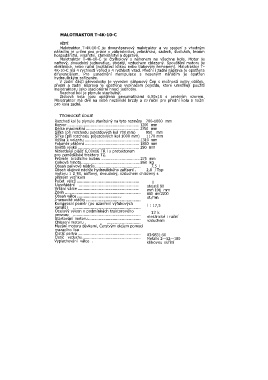

MALOTRAKTOR T-4K-10-C

UŽITÍ
Malotraktor T-4K-10-C je dvounápravový malotraktor a ve spojení s vhodným
nářadím je určen pro práce v zahradnictví, zelinářství, sadech, školkách, lesním
hospodářství, vinařství, chmelařství a dopravě.
Malotraktor T-4K-10-C je čtyřkolový s náhonem na všechna kola. Motor je
naftový, dvoudobý jednoválec, stojatý, vzduchem chlazený. Spouštění motoru je
elektrické, nebo ruční (roztáčecí klikou nebo tlakovým řemenem). Malotraktor T-
4K-10-C má 4 rychlosti vpřed a 4 rychlosti vzad. Přední i zadní náprava je opatřena
diferenciálem. Pro usnadnění manipulace s neseným nářadím je opatřen
hydraulickým zařízením.
V zadní části převodovky je vyveden náhonový Čep s možností volby otáček,
přední a zadní náprava je opatřena vypínačem pojezdu, které umožňují použití
malotraktoru jako stacionární hnací jednotky.
Rozchod kol je plynule stavitelný.
Disková kola jsou opatřena pneumatikami 6,00x16 s orebným vzorem.
Malotraktor má dvě na sobě nezávislé brzdy a to ruční pro přední kola a nožní
pro kola zadní.

TECHNICKÉ ÚDAJE
Rozchod kol je plynule stavitelný na tyto rozměry 700-1000 mm
Rozvor .............................................................. 1200 mm
Délka maximální .............................................. 2750 mm
Šířka (při rozchodu pojezdových kol 700 mm) 950 mm
Šířka (při rozchodu pojezdových kol 1000 mm) 1170 mm
Výška k volantu ................................................1310 mm
Poloměr otáčení ............................................... 1850 mm
Světlá výská ..................................................... 290 mm
Nízkotlaký plášť 6,00x16 TŘ l s protektorem
pro zemědělské traktory TZ.
Průměr brzdícího bubnu ..................................275 mm
Celková hmota...................................................860 kg
Obsah palivové nádrže ....................................... 7,5 l
Obsah olejové nádrže hydraulického zařízení . 2,8 l Typ
motoru 1 D 90, naftový, dvoudobý, vzduchem chlazený s
přímým vstřikem
Počet válců ...................................................... l
Uspořádání .................................................... stojaté 90
Vrtání válce ..................................................... mm 104 mm
Zdvih ................................................................. 660 cm 2200
3
Obsah válce..................................... , ot./min.
Jmenovité otáčky ...............................................
Kompresní poměr (po uzavření výfukových l : 17,5
kanálů) ..........................................................
Ocelový výkon v podmínkách traktorového 12 k
provozu .......................................................... elektrické i ruční
Startování motoru ............................................. vzduchem
Chlazení motoru . .............................
Mazání motoru dávkami, Čerstvým olejem pomocí
mazacího lisu
Čistič paliva ...................................................... 03-9831-50
Čistič vzduchu.................................................. Metalis 2—52—180
Vyplachování válce . klikovou skříní
