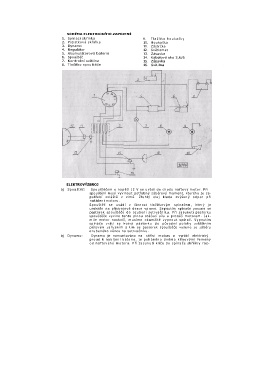

SCHÉMA ELEKTRICKÉHO ZAPOJENÍ
1. S p ín a c í s k řín k a 9. Tla čít k o ho uk a čky
2. Po jis tk o v á s k říňka 10. Hou ka čka
3. Dynamo 11. Zástr čka
4. Regulátor 12. Sv ětlom et
5. Akumulátorová baterie 13. Zásuvka
6. Spou štěč 14. Kabelové oko 2,6/6
7. Kontrolní svítilna 15. Zásuvka
8. Tla čítk o sp ou štěče 16. Svítilna

ELEKTROVÝZBROJ
a) Spou št ěč: S p o u št ěčem o n a p ětí 1 2 V s e uvád í do ch o d u n a fto v ý m o to r. P ři
spou št ěn í m usí vyvinout potřebn ý z áb ěrov ý m om ent, kteréh o je za-
po t řeb í zv l ášt ě v zim ě. Z tu h lý o lej k lad e zv ýše n ý o d p o r p ři
natáčen í m otoru.
Sp ou št ěč se u vád í v čin n ost tla čítk o v ým sp ín ačem , kter ý je
umístěn n a p řístrojov é desce vpravo. Sepnu tím sp ín a če zasune se
pastorek sp ou št ěče do ozu b en í se trva čník u . P ři za sunutí pa storku
spou št ěče vyvin e tento pln ou ot áčec í s ílu a prot áčí m otorem . Ja k-
mile m otor n a sk o čí, m u s ím e ok a m žit ě vyp n out sp ín a č. V ypnutím
sp ín a če v r át í se k o tv a p a sto rk u d o p ůvodn í po lo hy zvl áštn ím
pérov ým za řízen ím a tím se pastorek spou št ěče vysun e ze z áběru
ozu b en éh o v ěnce na setrva čníku .
b) Dynam o: Dynam o je nam ontov áno na skříni m otoru a vyrábí elektrick ý
p r o u d k na b íje n í ba te rie , je po h án ěno d v ěma k lín o v ým i řem en y
od n a fto v éh o m o to r u . P ří z a s unu t í k líče do s p ín a če s k ří ňky roz-
