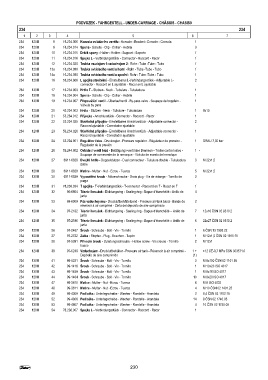

Page 230 - Zetor Forterra II 8641-11741

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
234 234
1 2 3 4 5 6 7
234 120M 8 16.234.006 Konzola ovládacího ventilu - Konsole - Bracket - Console - Consola 1
234 120M 9 16.234.014 Spona - Schelle - Clip - Collier - Hebilla 3
234 120M 10 16.234.015 Držák spony - Halter - Holder - Support - Soporte 1
234 120M 11 16.234.016 Spojka L - Verbindungsstück - Connector - Raccord - Racor 1
234 120M 12 16.234.020 Trubka vzudojem 1-vzduchojem 2- Rohr - Tube -Tube - Tubo 1
234 120M 13a 16.234.080 Trubka ovládacího ventilu horní - Rohr - Tube -Tube - Tubo 1
234 120M 14a 16.234.090 Trubka ovládacího ventilu spodní - Rohr - Tube -Tube - Tubo 1
234 120M 16 53.234.906 L spojka stavitelná - Einstellbares L-Verbindungsstück - Adjustable L- 2
connector - Raccord en L ajustable - Racor en L ajustable
234 120M 17 16.234.903 Hrdlo T - Stutzen - Neck - Tubulure - Tubuladura 1
234 120M 18 16.234.904 Spona - Schelle - Clip - Collier - Hebilla 1
234 120M 19 16.234.907 Přepouštěcí ventil - Überlaufventil - By-pass valve - Soupape de tropplein - 1
Válvula by pass
234 120M 20 43.234.003 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura 1 8x10
234 120M 21 53.234.012 Přípojka - Anschlusstück - Connector - Raccord - Racor 1
234 120M 22 53.234.025 Stavitelná přípojka - Einstellbares Anschlusstück - Adjustable connector - 2
Raccord ajustable - Conectador ajustable
234 120M 23 53.234.026 Stavitelná přípojka - Einstellbares Anschlusstück - Adjustable connector - 1
Raccord ajustable - Conectador ajustable
234 120M 24 53.234.901 Regulátor tlaku - Druckregler - Pressure regulator - Régulateur de pression - 1 GRAU 7,35 bar
Regulador de la presión
234 120M 26 53.244.902 Ovládací ventil brzd - Betätigungs-ventil des Bremsen - Trailer control valve - 1-
Soupape de commande de la remorque - Válvula de mando del remolque
234 120M 27 6911-6828 Dvojité hrdlo - Doppelstutzen - Dual connecteur - Tubulure double - Tubuladura 3 M 22x1,5
doble
234 120M 28 6911-6829 Matice - Mutter - Nut - Ecrou - Tuerca 5 M 22x1,5
234 120M 30 6911-6839 Vypouštěcí šroub - Ablasschraube - Drain plug - Vis de vidange - Tornillo de 2
purga
234 120M 31 78.236.034 T spojka - T-Verbindungsstück - T-connector - Raccord en T - Racor en T 1
234 120M 32 95-6804 Těsnící kroužek - Dichtungsring - Sealing ring - Bague d’étanchéité - Anillo de 4
junta
234 120M 33 95-6909 Pás vzduchojemu - Druckluftbehälterband - Pressure air tank band - Bande de 2
réservoir á air comprimé - Cinta del déposito de aire comprimido
234 120M 34 97-2182 Těsnící kroužek - Dichtungsring - Sealing ring - Bague d’étanchéité -- Anillo de 7 12x16 ČSN 02 9310.2
junta
234 120M 35 97-2186 Těsnící kroužek - Dichtungsring - Sealing ring - Bague d’étanchéité -- Anillo de 6 22x27 ČSN 02 9310.2
junta
234 120M 36 97-2467 Šroub - Schraube - Bolt - Vis - Tornillo 1 6 ČSN 13 7993.22
234 120M 37 97-2722 Zátka - Stopfen - Plug - Bouchon - Tapón 1 M 12x1,5 ČSN 02 1915.15
234 120M 38 97-5091 Přívodní šroub - Zuleitungsschraube - Hollow screw - Vis creuse - Tornillo 2 M 12x1
hueco
234 120M 39 97-5240 Vzduchojem - Druckluftbehälter - Pressure air tank - Réservoir à air comprimé - 1 + +12 CE-0,7 MPa ČSN 303571.0
Depósito de aire comprimido (1)
234 120M 41 99-0321 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 8x100 ČSN 02 1101.55
234 120M 42 99-1416 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 10x20 ISO 4017
234 120M 43 99-1459 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 8x16 ISO 4017
234 120M 44 99-1464 Šroub - Schraube - Bolt - Vis - Tornillo 10 M 8x20 ISO 4017
234 120M 47 99-3610 Matice - Mutter - Nut - Ecrou - Tuerca 6 M 8 ISO 4032
234 120M 48 99-3611 Matice - Mutter - Nut - Ecrou - Tuerca 4 M 10 ČSN 02 1401.25
234 120M 49 99-4309 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 8,4 ČSN 02 1702.15
234 120M 52 99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 14 8 ČSN 02 1740.05
234 120M 53 99-4807 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 4 10 ČSN 02 1740.05
234 120M 54 78.236.007 Spojka L - Verbindungsstück - Connector - Raccord - Racor 1

230
