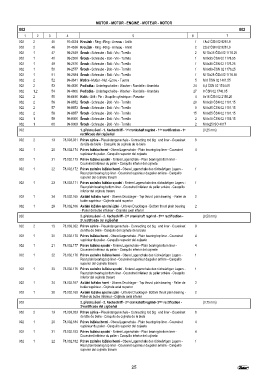

Page 25 - Zetor Forterra II 8641-11741

MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
002 002
1 2 3 4 5 6 7
002 2 45 97-4534 Kroužek - Ring - Ring - Anneau - Anillo 1 18x2 ČSN 02 9281.9
002 2 46 97-4536 Kroužek - Ring - Ring - Anneau - Anillo 2 22x2 ČSN 02 9281.9
002 1 47 99-2549 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 10x35 ČSN 02 1176.25
002 1 48 99-2558 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 8x35 ČSN 02 1176.55
002 1 49 99-2576 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 8x35 ČSN 02 1176.25
002 1 50 99-2577 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 8x90-ČSN 02 1176.25
002 1 51 99-2584 Šroub - Schraube - Bolt - Vis - Tornillo 1 M 10x28 ČSN 02 1176.55
002 2 52 99-3641 Matice -Mutter - Nut - Ecrou - Tuerca 5 M 8 ČSN 02 1401.55
002 2 53 99-4636 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 24 8,4 ČSN 02 1744.05
002 1,2 54 99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 27 8 ČSN 02 1740.05
002 2 55 99-6496 Kolík - Stift - Pin - Goupille cylindrique - Pasador 4 8x16 ČSN 02 2150.20
002 2 56 99-8652 Šroub - Schraube - Bolt - Vis - Tornillo 20 M 8x30 ČSN 02 1101.15
002 2 57 99-8653 Šroub - Schraube - Bolt - Vis - Tornillo 9 M 8x35 ČSN 02 1101.15
002 2 58 99-8657 Šroub - Schraube - Bolt - Vis - Tornillo 15 M 8x55 ČSN 02 1101.15
002 1 59 99-9006 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 8x18 ČSN 02 1103.15
002 1 60 99-9009 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 8x25 ISO 4017
002 1. přebroušení - 1. Nachschliff - 1 crankshaft regrind - 1 rectification - 1 o (0,25 mm)
ére
st
rectificado del cigüeňal
002 2 13 78.003.031 Pánev ojnice - Pleuelstangenschale - Connecting rod big end liner - Coussinet 8
de téte de bielle - Casquillo de cojinete de la biela
002 1 20 78.002.174 Pánev ložiska horní - Obere Lagerschale - Plain bearing top liner - Coussinet 4
supérieur du palier - Casquillo superior del cojinete
002 1 21 78.002.173 Pánev ložiska spodní - Untere Lagerschale - Plain bearing bottom liner -
Coussinet inférieur du palier - Casquillo inferior del cojinete
002 1 22 78.002.172 Pánev zadního ložiska horní - Obere Lagerschale des rückwärtigen Lagers - 1
Rear plain bearing top liner - Coussinet supérieur du palier arrière - Casquillo
superior del cojinete trasero
002 1 23 78.002.171 Pánev zadního ložiska spodní - Untere Lagerschale des rückwärtigen Lagers - 1
Rear plain bearing bottom liner - Coussinet inférieur du palier arrière - Casquillo
inferior del cojinete trasero
002 1 24 78.002.165 Axiální ložisko horní - Oberes Drucklager - Top thrust plain bearing - Palier de 2
butée supérieur - Cojinete axial superior
002 1 28 78.002.166 Axiální ložisko spodní úzké - Unteres Drucklager - Bottom thrust plain bearing 2
- Palier de butée inférieur - Cojinete axial inferior
002 2. přebroušení - 2. Nachschliff - 2 crankshaft regrind - 2 éme rectification - (0,50 mm)
nd
2 .rectificado del cigüeňal
o
002 2 13 78.003.032 Pánev ojnice - Pleuelstangenschale - Connecting rod big end liner - Coussinet 8
de tête de bielle - Casquilo del cojinete de la biela
002 1 20 78.002.178 Pánev ložiska horní - Obere Lagerschale - Plain bearing top liner - Coussinet 4
supérieur du palier - Casquillo superior del cojinete
002 1 21 78.002.177 Pánev ložiska spodní - Untere Lagerschale - Plain bearing bottom liner - 4
Coussinet inférieur du palier - Casquillo inferior del cojinete
002 1 22 78.002.176 Pánev zadního ložiska horní - Obere Lagerschale des rückwärtigen Lagers - 1
Rear plain bearing top liner - Coussinet supérieur du palier arrière - Casquillo
superior del cojinete trasero
002 1 23 78.002.175 Pánev zadního ložiska spodní - Untere Lagerschale des rückwärtigen Lagers - 1
Rear plain bearing bottom liner - Coussinet inférieur du palier arrière - Casquillo
inferior del cojinete trasero
002 1 24 78.002.167 Axiální ložisko horní - Oberes Drucklager - Top thrust plain bearing - Palier de 2
butée supérieur - Cojinete axial superior
002 1 28 78.002.168 Axiální ložisko spodní úzké - Unteres Drucklager- Bottom thrust plain bearing - 2
Palier de butée inférieur - Cojinete axial inferior
002 3. přebroušení - 3. Nachschliff - 3 crankshaft regrind- 3 éme rectification - (0,75 mm)
rd
3 rectificado del cigüeňal
o
002 2 13 78.003.033 Pánev ojnice - Pleuelstangenschale - Connecting rod big end liner - Coussinet 8
de tête de bielle - Casquilo de cojinete de la biela
002 1 20 78.002.184 Pánev ložiska horní - Obere Lagerschale - Plain bearing top liner - Coussinet 4
supérieur du palier - Casquillo superior del cojinete
002 1 21 78.002.183 Pánev ložiska spodní - Untere Lagerschale - Plain bearing bottom liner - 4
Coussinet inférieur du palier - Casquillo inferior del cojinete
002 1 22 78.002.182 Pánev zadního ložiska horní - Obere Lagerschale des rückwärtigen Lagers - 1
Rear plain bearing top liner - Coussinet supérieur du palier arrière - Casquillo
superior del cojinete trasero

25
