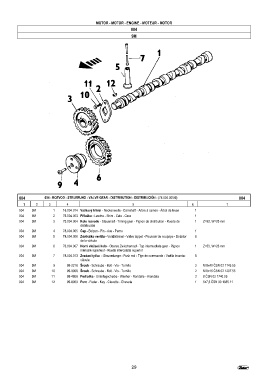

Page 29 - Zetor Forterra II 8641-11741

MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
004
9M

004 004 - ROZVOD - STEUERUNG - VALVE GEAR - DISTRIBUTION - DISTRIBUCIÓN - (78.004.000/6) 004
1 2 3 4 5 6 7
004 9M 1 16.004.014 Vačkový hřídel - Nockenwelle - Camshaft - Arbre á cames - Árbol de levas 1
004 9M 2 78.004.003 Příložka - Lasche - Shim - Cale - Cara 1
004 9M 3 78.004.004 Kolo rozvodu - Steuerrad - Timing gear - Pignon de distribution - Rueda de 1 Z=52, W=28 mm
distribución
004 9M 4 78.004.005 Čep - Bolzen - Pin - Axe - Perno 1
004 9M 5 78.004.006 Zdvihátko ventilu - Ventilstössel - Valve tappet - Poussoir de soupape - Botador 8
de la válvula
004 9M 6 78.004.007 Horní vložené kolo - Oberes Zwischenrad - Top intermediate gear - Pignon 1 Z=53, W=28 mm
intercalé supérieur - Rueda intercalada superior
004 9M 7 78.004.013 Zvedací tyčka - Steuerstange - Push rod - Tige de commande - Varilla levanta- 8
válvula
004 9M 9 99-2218 Šroub - Schraube - Bolt - Vis - Tornillo 3 M 8x40 ČSN 02 1143.55
004 9M 10 99-3006 Šroub - Schraube - Bolt - Vis - Tornillo 2 M 8x16 ČSN 02 1207.55
004 9M 11 99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 2 8 ČSN 02 1740.05
004 9M 12 99-8063 Pero - Feder - Key - Clavette - Chaveta 1 5x7,5 ČSN 30 1385.11

29
