Page 27 - Zetor Forterra II 8641-11741
P. 27

MOTOR - MOTOR - ENGINE - MOTEUR - MOTOR
                                                           003
                                                            8

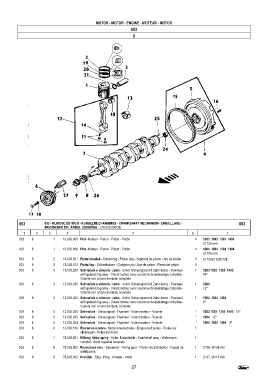

         003         003 - KLIKOVÉ ÚSTROJÍ - KURBELMECHANISMUS - CRANKSHAFT MECHANISM - EMBIELLAGE -       003
                     MECANISMO DEL ÁRBOL CIGUEŇAL - (78.003.000/28)
           1     2     3       4                            5                         6               7
         003   8         1   10.003.005 Píst - Kolben - Piston - Piston - Pistón        4  1203  1003  1303  1403
                                                                                           ∅ 105 mm
         003   8         1   10.003.006 Píst - Kolben - Piston - Piston - Pistón        4  1204  1004  1304  1404
                                                                                           ∅ 105 mm
         003   8         2   10.003.051 Pístní kroužek - Kolbenring - Piston ring - Segment de piston - Aro de pistón  4  ∅ 105x3 GOETZE
         003   8         3   13.003.012 Pístní čep - Kolbenbolzen - Gudgeon pin - Axe de piston - Perno del pistón  4
         003   8         4   13.003.520 Setrvačník s věncem - celek - Vollst. Schwungrad mit Zahn-kranz - Flywheel  1  1203 1003  1303  1403
                                     with geared ring assy - Volant moteur avec couronne de démarrage compléte -  14º
                                     Volante con corona dentada, completo
         003   8         4   13.003.030 Setrvačník s věncem - celek - Vollst. Schwungrad mit Zahn-kranz - Flywheel  1  1204
                                     with geared ring assy - Volant moteur avec couronne de démarrage compléte -  12º
                                     Volante con corona dentada, completo
         003   8         4   13.003.040 Setrvačník s věncem - celek - Vollst. Schwungrad mit Zahn-kranz - Flywheel  1  1004  1304  1404
                                     with geared ring assy - Volant moteur avec couronne de démarrage compléte -  9º
                                     Volante con corona dentada, completo
         003   8         5   13.003.525 Setrvačník - Schwungrad - Flywheel - Volant moteur - Volante  *  1203 1003  1303  1403   14º
         003   8         5   13.003.033 Setrvačník - Schwungrad - Flywheel - Volant moteur - Volante  *  1204   12º
         003   8         5   13.003.034 Setrvačník - Schwungrad - Flywheel - Volant moteur - Volante  *  1004  1304  1404    9º
         003   8         6   13.003.516 Řemenice motoru - Motorriemenscheibe - Engine belt pulley - Poulie sur  1
                                     vilebrequin - Polea del motor
         003   8         7   78.003.001 Klikový hřídel úplný - Vollst. Kurbelwelle - Crankshaft assy - Vilebrequin  1
                                     complet - Árbol cigueňal completo
         003   8         8   78.003.002 Rozvodové kolo - Steuerrad - Timing gear - Pignon de distribution - Rueda de  1  Z=26, W=28 mm
                                     distribución
         003   8         9   78.003.003 Kroužek - Ring - Ring - Anneau - Anillo         1  Z=37, W=15 mm
